При створенні столярного кондуктора або складального пристосування (джига) часто виникає завдання закріпити притискач не на столі, а на бічній, вертикальній стінці оснащення. Звичайні затискачі для цього не підходять. Горизонтальний притискач WorkMan GH-202-F створений саме для таких завдань. Його вертикальна основа дозволяє легко інтегрувати його в найскладніші кастомні конструкції, зберігаючи при цьому швидкість та потужність важільного механізму.
Конструкція для кондукторів: Вертикальне кріплення та низький профіль
Ця модель — вибір майстрів, які проектують та створюють власне оснащення для підвищення ефективності роботи:
- Вертикальна основа. Головна особливість — можливість кріплення притискача на бічну або вертикальну поверхню. Це робить його незамінним при створенні кареток для пиляльних верстатів, фрезерних шаблонів та будь-яких пристосувань, де потрібна бічна, а не верхня фіксація.
- Горизонтальна рукоятка. У зафіксованому положенні рукоятка розташовується горизонтально і не виступає вгору. Цей низький профіль є критично важливим, оскільки він не заважає руху заготовки, інструменту або інших елементів оснащення над зоною затиску.
- Збалансована потужність (227 кг). Зусилля утримання в 227 кг — це золота середина. Його більш ніж достатньо для більшості столярних та складальних завдань, при цьому сам притискач залишається легким і компактним, не обтяжуючи конструкцію вашого пристосування.
Приклади використання в реальній роботі
Цей притискач — ідеальний "конструктор" для створення ефективної та зручної майстерні.
- Створення столярних кондукторів (джигів): Є основним затискним елементом у пристосуваннях для свердління, фрезерування пазів або виготовлення шипових з'єднань.
- Виготовлення кареток для верстатів: Використовується як швидкий та безпечний фіксатор заготовки на рухомих каретках для торцювальних та стрічкових пил.
- Складальні пристосування "під кутом": Зручний для фіксації деталей при склеюванні рамок або ящиків, коли притискач встановлений на бічній стінці упору.
- Нестандартний монтаж: Швидке кріплення тимчасових упорів або напрямних на вертикальних поверхнях верстата або обладнання.

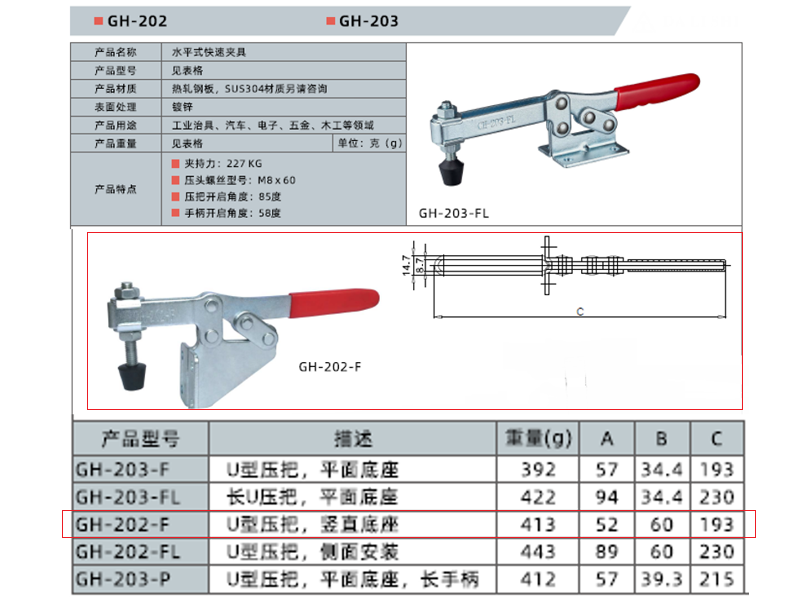

Технічні характеристики
- Тип притискача: Горизонтальний, швидкозатискний (toggle clamp)
- Основа: Вертикальна (для бічного кріплення)
- Утримуюча сила: до 227 кг
- Матеріал: Гарячекатана сталь
- Покриття: Оцинковка
- Притискний гвинт: M8 × 60 мм (регульований)
- Кут відкриття планки: 85°
- Кут відкриття рукоятки: 58°
- Вага: 413 г
Вердикт нашого тестувальника
Хороша майстерня — це не тільки дорогі верстати, а й розумне, продумане оснащення. Я роками створюю власні пристосування для специфічних завдань, і головна проблема — знайти правильний затискач. Модель GH-202-F — це те, що я називаю "притискач для творця джигів". Його вертикальна основа спеціально спроектована для інтеграції в кастомне обладнання. Це не просто затискач, це будівельний блок для створення ефективного робочого процесу. І його компактність не шкодить надійності: ми закріпили цей притискач на вертикальній пластині нашого тестового стенду. Незважаючи на меншу вагу, важільний механізм працює ідеально. Ми перевірили зусилля утримання, і він впевнено видав заявлені 227 кг. Але що ще важливіше — ми не виявили **жодного люфту чи деформації** в місці кріплення вертикальної основи навіть під повним навантаженням. Це критично важливо для точності будь-якого кондуктора. Пара професійних порад: Порада №1 — Головна відмінність цієї моделі — вертикальна основа. Якщо вам потрібно прикрутити затискач до площини столу — беріть модель з плоскою "підошвою". Якщо ж ви кріпите його до бічної стінки каретки — ваш вибір однозначно GH-202-F. Порада №2 — 227 кг — це серйозне зусилля. Для роботи з м'якою деревиною не забудьте налаштувати гумовий упор так, щоб він щільно притискав деталь, а не вдавлював її. Правильне налаштування — запорука роботи без слідів на матеріалі. Порада №3 — Коли проектуєте нове пристосування, відразу закладайте в креслення монтажні отвори під цей притискач. Його компактність і низький профіль рукоятки дозволять створювати дуже зручні і негроміздкі конструкції. Мій вердикт: WorkMan GH-202-F — це ідеальний притискач для творців оснащення та майстрів, які вирішують нестандартні завдання. Його вертикальна основа відкриває нові можливості в проектуванні кондукторів та складальних пристосувань. Це **надійний, швидкий та універсальний** компонент для будь-якої кастомної майстерні. Знайте, моделі зі статусом «Хит Продаж» на нашому сайті — це не порожній маркетинг, а результат моїх суворих тестів. Цей конкретний інструмент пройшов мою перевірку, і я особисто проконтролюю його комплектацію та працездатність перед відправкою саме вам.
