Технічні характеристики:
Призначення: відтворення профілю шліфувальних кіл точильних верстатів з водяним охолодженням.
Верстати для установки: всі моделі "мокрих" точили з водяним охолодженням (JET JSSG-8-M, JSSG-10; WorkMan 8080, 8101, Scheppach Tiger 2500, Scheppach 2000S, Scheppach 3000 VS і так далі).
Опис моделі:
При формуванні ріжучої кромки ножів, лез, ножів рубанків, стамесок на шліфувально-полірувальних верстатах периферія абразивного каменю повинна бути ідеально рівною.
Оскільки пристрої, в яких затиснутий різальний інструмент, на цих верстатах, тримають з опорою на універсальний супорт, знос диска відбувається більш-менш рівномірно.
Абразивні зерна при контакті з металом вифарбовуються і на їх зміну виступають нові.
Однак при нерівномірній подачі ножів з поштовхами, а особливо масивних сокир; і рухах не від краю до краю, порушується геометрія кола, занижується будь-яка ділянка площини або утворюється виїмка сідлоподібної форми.
Необхідний алмазний пристрій для редагування шліфувального диска, типу Workman 708018 або JET 708018.

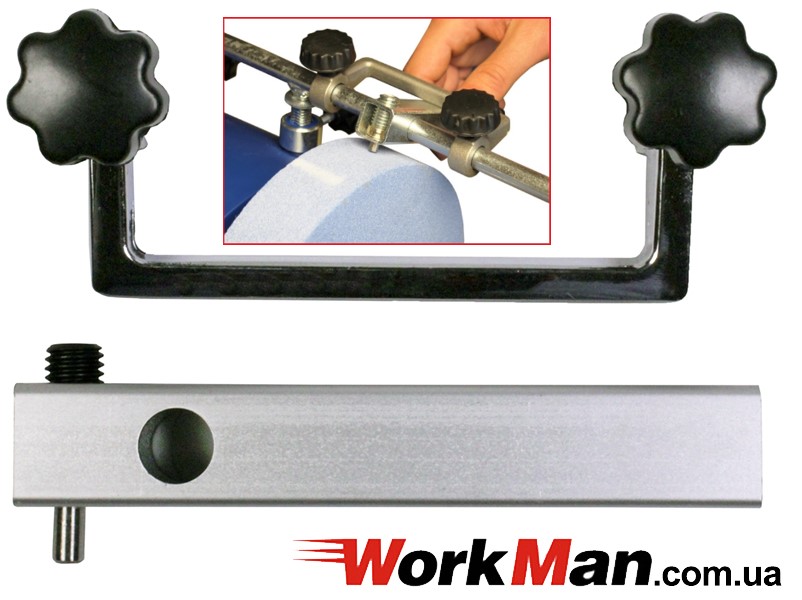

Пристрій складається з хомута, що встановлюється на штангу супорта та алмазної вставки, розміщеної в оправці.
Двома притисками хомуту задають положення щодо напрямної.
Включають верстат і виконують виправлення обточуванням.
Притискають алмаз до каменю і повільно рухають його від краю до краю, знімаючи при цьому шар абразиву і вирівнюючи поверхню з мінімальною глибиною знімання.
Під час доведення каменю, в ємності під ним, має бути налита вода, яка відразу видаляє продукти зношування.
