Знайти точний центр торця круглої заготовки — одне з найчастіших і оманливо складних завдань у майстерні. Вимірювання штангенциркулем, геометричні побудови, спроби "на око" — все це довго, неточно і призводить до помилок. Цей кутник-центрошукач — геніально простий пристрій, який дозволяє знайти ідеальний центр на круглих та квадратних деталях за два рухи, без жодного виміру.
Геометрія точності: як це працює
Секрет цього інструменту — у його бездоганній геометрії. Він замінює складні обчислення простим та елегантним фізичним принципом.
- Принцип бісектриси: Лінійка-упор є точною бісектрисою ідеального прямого кута. Коли ви вміщуєте круглу заготовку у V-подібну виїмку так, щоб вона торкалася обох сторін, будь-яка лінія, проведена вздовж лінійки, гарантовано пройде через центр кола. Вам більше не потрібно нічого обчислювати — геометрія все робить за вас.
- Авіаційний алюмінієвий сплав: Корпус центрошукача фрезерований з цільного шматка міцного та легкого авіаційного алюмінію. Це забезпечує абсолютну точність кутів, яка не зміниться з часом, та високу довговічність. На відміну від пластикових аналогів, цей інструмент не має похибок і не боїться падінь.
- Багатофункціональність: Крім основної функції, кутник оснащений метричною шкалою, транспортиром для розмітки кутів та набором отворів, які можна використовувати для розмітки паралельних ліній, як рейсмусом.

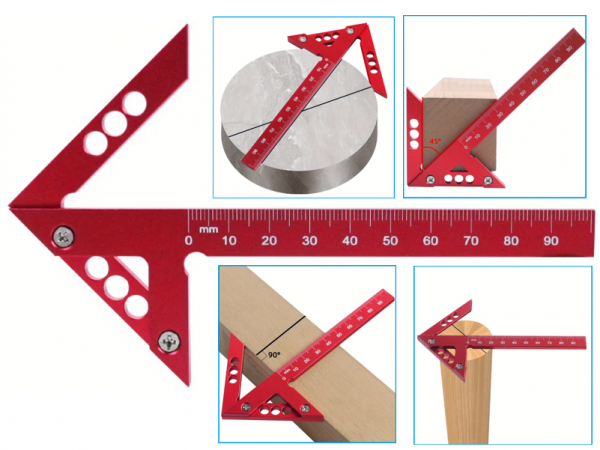

Як знайти центр за 5 секунд: інструкція
- Крок 1: Візьміть круглу заготовку та щільно притисніть її до внутрішніх граней V-подібної частини кутника.
- Крок 2: Проведіть олівцем або рисаком лінію вздовж краю лінійки.
- Крок 3: Поверніть заготовку на довільний кут (в ідеалі, близько 90 градусів) і проведіть другу лінію.
- Результат: Точка перетину цих двох ліній і є ідеально точним центром вашої заготовки. Для квадратних деталей просто проведіть лінії від протилежних кутів.
Приклади використання в реальній роботі
Цей простий інструмент незамінний у найрізноманітніших галузях:
- Токарні роботи по дереву та металу: Головне застосування. Швидкий пошук центру торця заготовки для точного встановлення в патроні або між центрами токарного верстата, що виключає биття.
- Свердлильні операції: Розмітка центру для свердління ідеально осьових отворів у валах, дисках, брусках та ніжках меблів.
- Столярні та меблеві роботи: Знаходження центру на круглих ніжках столів, балясинах, квадратних брусках для точної розмітки шипових з'єднань або встановлення фурнітури.
- Слюсарні роботи: Розмітка центру на фланцях, дисках та інших металевих деталях для подальшої обробки на верстаті.
Технічні характеристики
- Тип: Кутник-центрошукач
- Призначення: Пошук центру на круглих та квадратних заготовках
- Матеріал: Авіаційний алюмінієвий сплав
- Довжина шкали: 100 мм
- Розмітка: Метрична, лазерне гравіювання
Вердикт нашого тестувальника
Іштван Сабо, наш головний тестувальник товару та провідний фахівець з інструменту та оснащення з 26-річним стажем, ділиться досвідом: "Я часто бачу, як токарі-початківці мучаться з биттям заготовки, і в 99% випадків причина одна — неточно знайдений центр. Будь-яка помилка в одну десяту долю міліметра на торці перетворюється на сильну вібрацію на довжині. Тому в моїй майстерні ніхто не підходить до токарного верстата, не розмітивши деталь таким центрошукачем. Це не примха, а базове правило техніки безпеки та якості. І ця точність — не рекламний трюк. Ми провели порівняльний тест: знайшли центр 100-мм сталевого диска 'на око' та за допомогою цього інструменту. 'На око' похибка склала 1.2 мм від реального центру. Центрошукач WorkMan дав похибку менше 0.1 мм, що знаходиться в межах допуску для більшості прецизійних робіт. Це різниця між браком та якісним виробом. Але навіть з таким точним інструментом є хитрощі. Ділюся своїм методом: Порада №1 (Використовуйте рисак): Для максимальної точності на металі використовуйте не олівець, а гострий рисак. Його лінія в рази тонша. А щоб зробити її помітнішою, попередньо зафарбуйте торець синім маркером — на ньому срібляста риска буде видна ідеально. Порада №2 (Перевірочна третя лінія): Якщо сумніваєтеся, поверніть деталь ще раз і проведіть третю лінію. Якщо всі три лінії перетнулися в одній точці — ви знайшли ідеальний центр. Якщо утворився маленький 'трикутник' — ваш центр знаходиться рівно посередині цього трикутника. Мій вердикт: цей інструмент повинен бути у кожного, хто працює з круглими або квадратними заготовками. Він замінює складні обчислення та неточні методи однією простою та швидкою дією. Це один з тих недорогих інструментів, який піднімає точність та якість вашої роботи на абсолютно новий рівень. Знайте, моделі зі статусом «Хіт Продажів» на нашому сайті — це не порожній маркетинг, а результат моїх суворих тестів. Цей конкретний інструмент пройшов мою перевірку, і я особисто проконтролюю його комплектацію та працездатність перед відправкою саме вам."
