Вступ
Знімач внутрішніх підшипників PRO 8-58 мм призначений для демонтажу внутрішніх, глухих і втоплених підшипників або втулок у вузлах машин і корпусах обладнання, де відсутній доступ до зовнішньої частини елемента. Робочий принцип базується на розтисканні сегментного екстрактора з подальшим застосуванням ударного зусилля крізь інерційний молоток. Це дає можливість витягати деталі з посадочного місця без пошкодження стінок отвору й корпусу.
Принцип дії
Основний робочий елемент — набір сегментних розтискних екстракторів, які розтискаються всередині демонтованої деталі до гарантованої фіксації. Через відповідний перехідник знімач з’єднується з інерційним молотком довжиною 285 мм (різьба М10). Вплив здійснюється ударом молотка після фіксації екстрактора, не потребує демонтажу корпусу чи витягування зовнішніх елементів.
Діапазон застосування
Знімач охоплює робочі діаметри 8–58 мм для роботи з глухими, закритими та втопленими підшипниками, втулками та посадковими кільцями. Підбір потрібного екстрактора з комплекту дозволяє працювати як зі ступичними підшипниками авто, так і з промисловими вузлами.

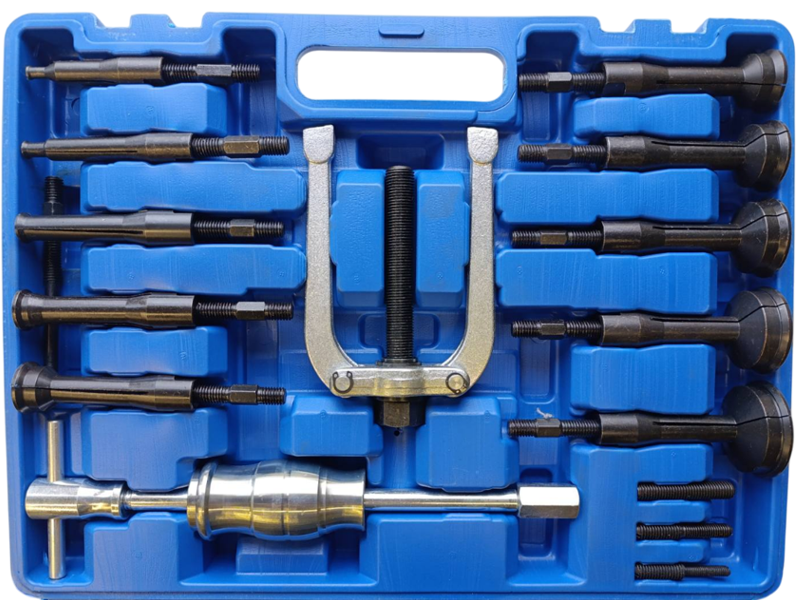

Комплектація:
Інерційний (зворотний) молоток довжиною 285 мм, різьба М10
Направляюча вставка з опорним башмаком для екстрактора
Центруюча опора
Три перехідних втулки: внутрішня різьба M6x1.0, M8x1.25, M10x1.5
Комплект сегментних розтискних екстракторів за діаметрами:
- 8–11 мм
- 12–17 мм
- 18–23 мм
- 24–29 мм
- 30–34 мм
- 34–38 мм
- 39–43 мм
- 44–48 мм
- 49–53 мм
- 54–58 мм
Сегментне виконання екстракторів гарантує надійний захват та стабільність при витяганні деталей у важкодоступних місцях.
Особливості застосування та зусилля
Демонтаж здійснюється ударною дією через інерційний молоток; зусилля оператор регулює у залежності від характеру посадки. Операція виконується без розбирання корпусу та без ризику для посадкових поверхонь.
Технічні характеристики
Діапазон діаметрів: 8–58 мм
Інерційний молоток: довжина 285 мм, різьба М10
Сегментні екстрактори: 10 розмірів
Перехідники: втулки M6x1.0, M8x1.25, M10x1.5
Направляюча та центруюча опора
Сумісність з підшипниками, втулками, втопленими кільцями
Переваги і особливості
Робочий діапазон 8–58 мм
Сегментні екстрактори для різних посадок
Три змінні перехідники
Інерційний молоток у комплекті
Призначений для втоплених і глухих підшипників
Надійний захват без ризику пошкодження
Демонтаж без розбору конструкції
Сервісна та промислова експлуатація
Оперативна перебудова на інший діаметр
Відповідність вимогам професійного сервісу
