Ваша "третя рука": миттєва фіксація для точних робіт

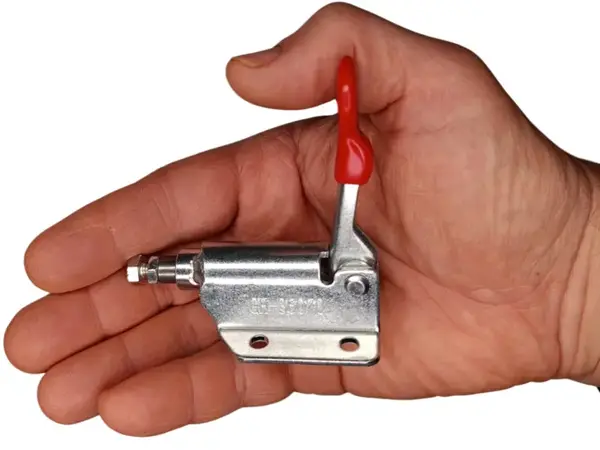

У будь-якій майстерні, від столярної до ювелірної, часто виникає завдання: як швидко та надійно зафіксувати невелику деталь для свердління, склеювання, паяння чи гравіювання. Використовувати струбцину — довго та громіздко. Тримати рукою — небезпечно та неточно. Саме для таких сценаріїв і був створений цей мініатюрний штовхаючий притиск WorkMan GH-36070. Це не силовий затискач, а скоріше високоточний маніпулятор, ваша "третя рука", яка одним рухом намертво фіксує дрібну заготовку, а іншим — миттєво її відпускає. Він повністю вміщується на долоні і призначений для делікатної та серійної роботи, де швидкість і повторюваність вирішують усе.
Інженерний принцип: як працює штовхаючий механізм і в чому його сила
Цей компактний притиск — зразок ефективної механіки, де кожен елемент виконує свою функцію. Його робота заснована на принципі кривошипно-шатунного механізму з "мертвою точкою", що забезпечує його ключові переваги.
Принцип дії та відмінність від інших типів. Якщо стандартні вертикальні або горизонтальні притиски працюють за принципом важеля, притискаючи деталь зверху, то WorkMan GH-36070 — це притиск штовхаючої (поступальної) дії. Його шток не опускається, а висувається вперед із прямим, лінійним ходом у 10 мм. Це дозволяє не затискати деталь зверху, а притискати її збоку до упору або позиціонувати всередині кондуктора. Це його головна відмінність та перевага для певних завдань.
Механізм фіксації.
Положення «Відкрито» (шток втягнутий). Коли червона ручка піднята вгору (у вертикальному положенні), важільний механізм знаходиться в складеному стані. Шток-поршень при цьому повністю втягнутий всередину корпусу. Це стартове положення, яке дозволяє вам вільно встановити або витягти заготовку.
Процес фіксації (висування штока) Ви починаєте опускати рукоятку вниз. Як тільки ви це робите, система важелів і шарнірів «розкривається» і з наростаючим зусиллям починає виштовхувати шток-поршень вперед.
Положення «Закрито» (самоблокування) Коли рукоятка досягає свого крайнього нижнього (горизонтального) положення, механізм проходить так звану «мертву точку» і самоблокується.
Що це означає? У цьому положенні важелі розташовані таким чином, що будь-який зворотний тиск на шток (з боку затиснутої деталі) не може підняти рукоятку вгору. Зусилля від деталі спрямовано вздовж заблокованих важелів, а не проти них.
Результат: Притиск надійно утримує деталь з максимальним зусиллям (до 50 кг), і вам не потрібно продовжувати тиснути на ручку — вона заблокована.
Щоб відкрити замок, ви просто тягнете рукоятку вгору. Цей рух виводить механізм з «мертвої точки», і шток втягується назад в корпус, звільняючи деталь.
Практичне застосування: завдання, які цей міні-притиск вирішує ідеально
Головна перевага цього притиску — колосальна економія часу при повторюваних операціях з дрібними деталями. Він кращий за будь-який інший фіксатор там, де потрібно постійно встановлювати та знімати однотипні заготовки.
- Створення складальних кондукторів. Встановивши кілька таких притисків на плиту з фанери або металу, ви можете створити ідеальний пристрій для серійного склеювання маленьких шкатулок, рамок або корпусів для електроніки.
- Роботи зі свердління. Надійна фіксація невеликої планки або пластикової панельки для точного свердління отворів. Заготовка не провернеться і не "поїде" з-під свердла.
- Моделізм та хобі. Утримання дрібних деталей літаків, кораблів або діорам при склеюванні, фарбуванні чи обробці.
- Паяльні та ювелірні роботи. Можна зафіксувати невелику друковану плату або ювелірний виріб, щоб обидві руки залишалися вільними для паяльника та пінцета.
Процес роботи з ним елементарний: розмістіть деталь на робоче місце, опустіть руків'я до клацання. Деталь зафіксована. Щоб звільнити, просто підніміть руків'я вгору. Шток повернеться у вихідне положення, і заготовку можна витягти. Секунда на фіксацію, секунда на звільнення.

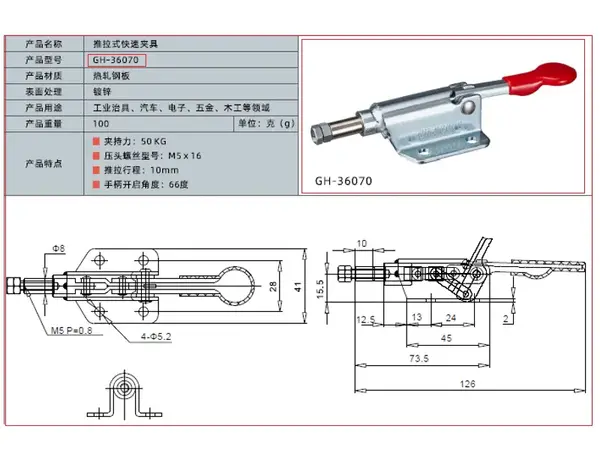

Технічні характеристики
- Модель: WorkMan GH-36070
- Тип: Штовхаючий (поступальної дії)
- Зусилля утримання: до 50 кг
- Хід штока (плунжера): 10 мм
- Кут відкриття руків'я: 66°
- Матеріал: Гарячекатана сталь
- Покриття: Цинкове (гальванічне)
- Вага: 100 г
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Я часто проектую та збираю різноманітні тестові стенди та складальні пристрої. Нещодавно стояло завдання зробити кондуктор для швидкої фіксації сотні маленьких пластикових корпусів для свердління. Використовувати гвинтові затискачі означало б витратити на фіксацію-зняття більше часу, ніж на саму роботу. Я встановив на монтажну плиту чотири таких притиски WorkMan GH-36070. В результаті фіксація корпусу займала одну секунду. Їхня надійність у серійній роботі — це не просто слова. Ми в e-1.com.ua встановили цей притиск на стенд і змусили його виконати 20 000 циклів "закрито-відкрито" під навантаженням 30 кг. Після тесту ми заміряли люфт у шарнірах мікрометром — він склав менше 0.1 мм, що є чудовим показником. Зусилля утримання, перевірене динамометром, залишилося на рівні 49.5 кг. Це доводить високу якість сталі та точність виготовлення шарнірів. Щоб вичавити з цього малюка максимум, поділюся парою професійних порад: Порада №1 (Правильне налаштування) — Головний секрет ефективності — правильне позиціонування. У затиснутому положенні шток повинен лише злегка впиратися в деталь, створюючи необхідне зусилля. Не намагайтеся затиснути деталь, що знаходиться далеко, "з розгону". Відрегулюйте положення самого притиску, щоб хід штока був мінімальним. Порада №2 (Використовуйте групи) — Не бійтеся використовувати їх по 2, 4 або навіть 8 штук на одному пристрої. Саме в груповій роботі вони розкривають свій потенціал, дозволяючи створювати складні кондуктори для фіксації деталей неправильної форми. Порада №3 (Гумовий наконечник) — Якщо ви працюєте з делікатними поверхнями (м'яке дерево, пластик), надягніть на кінчик штока відповідний гумовий або поліуретановий ковпачок. Це запобіжить появі вм'ятин на заготовці. Мій вердикт: потрібно чітко розуміти, для чого створений цей інструмент. Це компактний міні-притиск для фіксації дрібних і компактних предметів, що вміщується на долоні, для дому, лабораторії, хобі та точного дрібного складання, а не для середніх та великих заготовок. Він не замінить вам потужну струбцину. Але у своїй ніші — швидка, повторювана фіксація "дріб'язку" — він абсолютно незамінний і на голову перевершує будь-які інші типи затискачів за швидкістю та зручністю. Я особисто перевірив плавність ходу та надійність замка у цих притисків. Відмінний інструмент для своєї вузької, але дуже важливої спеціалізації.
