Збірка компресора своїми руками або реанімація старого заводського агрегату завжди впирається в одну проблему: «обв'язка». Можна витратити день, бігаючи по ринку і збираючи пазл з трійників, перехідників, футорки і клапанів. А можна взяти готовий вузол, який вирішує питання управління і роздачі повітря за п'ять хвилин. Це не просто вимикач, це командний пункт вашої пневмосистеми.
Архітектура вузла: Готове рішення проти «колгоспу»

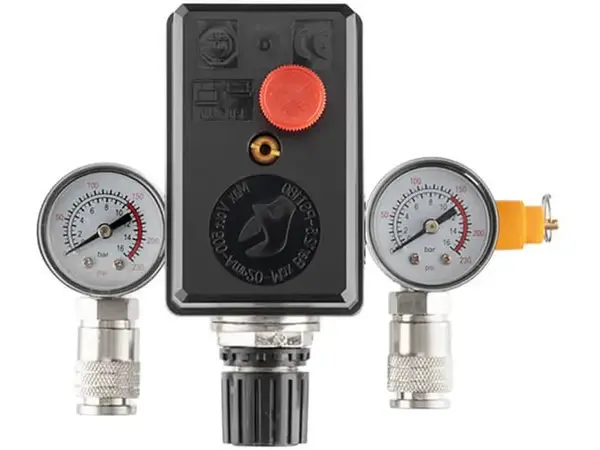

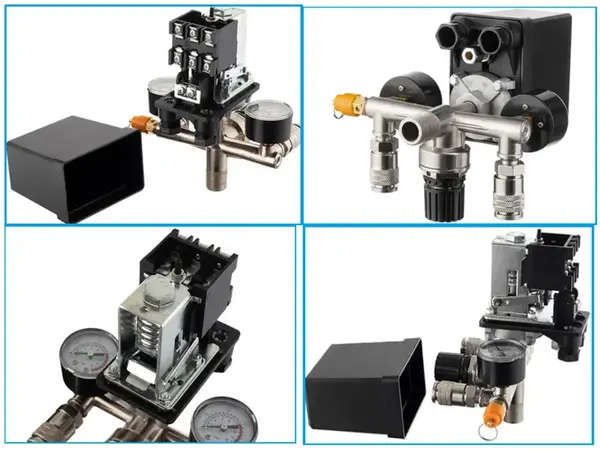

Головна цінність цього модуля — інтеграція. В одному корпусі зібрано все, що повинно стояти на виході з ресивера.
По-перше, силова частина 380В. На відміну від побутових реле на 220В, тут контактна група розрахована на комутацію трьох фаз. Це означає, що ви можете підключати промислові двигуни без танців з бубном (хоча для потужних моторів я завжди наполягаю на використанні магнітного пускача, щоб поберегти контакти пресостата).
По-друге, вузол підготовки. Тут вже стоїть редуктор з манометром. Це критично. Тиск у ресивері скаче від 8 до 10 бар, але пневмоінструменту потрібно стабільні 6.3 бар. Редуктор зрізає піки тиску, рятуючи гайковерти і фарбопульти від перевантажень. Без нього інструмент працює на знос.
Сценарії застосування
- Збірка "Гаражного монстра": Побудова компресора на базі голови ЗІЛ-130 або аналогів з електродвигуном 380В. Блок накручується прямо на футорку ресивера (різьблення 1/2").
- Ремонт заводських компресорів: Заміна автоматики, що тріснула або згоріла, на старих поршневих компресорах (типу Remesa, Fiac), де використовується трифазна схема.
- Модернізація радянського обладнання: Установка сучасної автоматики безпеки на старі ресивери, де раніше стравлювання повітря проводилося вручну або через "солдатик".
Технічні характеристики
- Напруга мережі: 380 В (Трифазна)
- Максимальний тиск: 10 Атм (заводське налаштування відключення)
- Комплектація: Пресостат, редуктор, 2 манометри, запобіжний клапан
- Підключення до ресивера: Зовнішня різьба 1/2"
- Виходи на інструмент: 2 швидкознімних з'єднання
- Вага в зборі: 1,050 кг
Експертна думка (Inside e-1.com.ua)
Я бачив сотні саморобних компресорів. Основна помилка — відсутність групи безпеки. Люди ставлять двигун, качають 10 атмосфер в іржавий балон і сподіваються на удачу. Тут за ваше життя відповідає запобіжний клапан (жовте кільце збоку). Якщо автоматика «залипне» і мотор продовжить качати вище 12 бар, клапан спрацює і скине зайве, запобігши розриву ресивера. Це не опція, це страховка.
Інженерний нюанс: Корпус колектора відлитий зі сплаву. Це не сталь. Тому, коли будете накручувати його на ресивер, забудьте про газовий ключ номер 3 і важіль у метр. Різьба 1/2 дюйма вимагає ущільнення (льон або анаеробний герметик) і акуратної затяжки. Перетягнете — колектор лопне по різьбі. Матеріал крихкий, але тиск тримає відмінно.
Порада сервісу: Червона кнопка зверху — це не аварійна зупинка, а перемикач режимів. Якщо вам потрібно стравити повітря з системи для обслуговування або запуску в мороз — використовуйте розвантажувальний клапан, а не кнопку. Кнопку смикайте тільки для знеструмлення.
Це робоча конячка для тих, у кого є доступ до 380 вольтів. Просто, надійно, і все в одному місці.
