Око — не алмаз, а ВТК сльозам не вірить. Можна скільки завгодно доводити технагляду, що "тут все рівно", але якщо є зміщення крайок всередині труби, стик забракують. Звичайна лінійка або косинець тут марні — ними не залізти в оброблення і не виміряти перепад висот. Для таких завдань потрібен інструмент з рухомою кареткою.

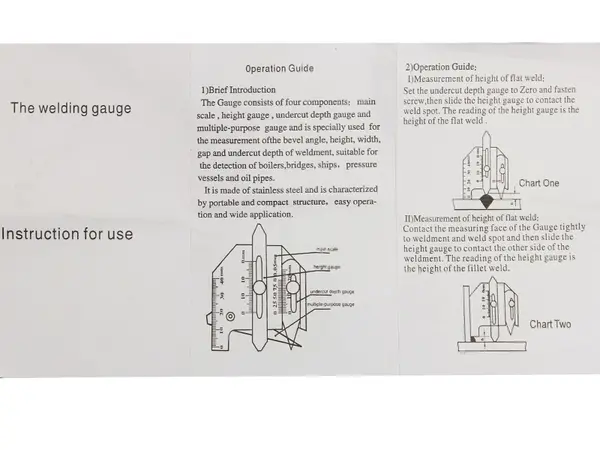

Контроль геометрії Bridge Cam (УШС-4+)
Не плутайте цей прилад зі звичайним пластинчастим шаблоном УШС-4. Це принципово різна механіка. Тут працює система "місток" (Bridge Cam).
Суть проста. Ви ставите опори на базовий метал, опускаєте гострий щуп у точку вимірювання (чи то підріз, кратер, чи сусідня кромка) і фіксуєте значення гвинтом.
Головна перевага — можливість вимірювання зміщення (High-Low) ПЕРЕД зварюванням. Ви стикуєте труби, вставляєте шаблон, щуп впирається у внутрішню стінку, і шкала показує різницю в міліметрах. Це рятує від непровару кореня, який потім виявляє тільки рентген.

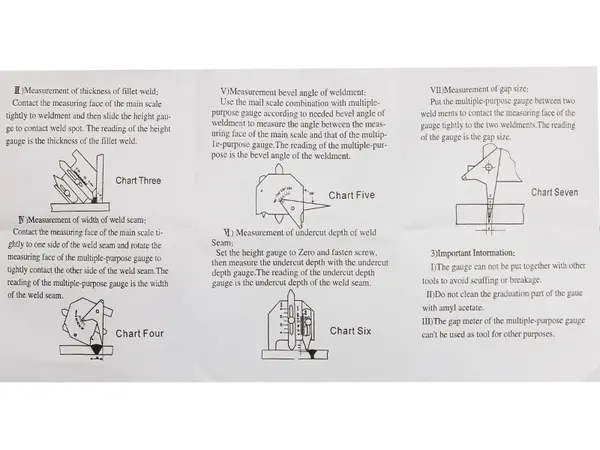

Приклади використання (Сценарії)
- Трубопровідники: Вимірювання внутрішнього зміщення крайок (High-Low) при складанні стику під зварювання.
- Інспектори технагляду: Контроль глибини підрізів основного металу після зварювання (з точністю до 0.5 мм).
- Зварювальники МК: Перевірка кута оброблення крайок (0-60 градусів) перед початком робіт.

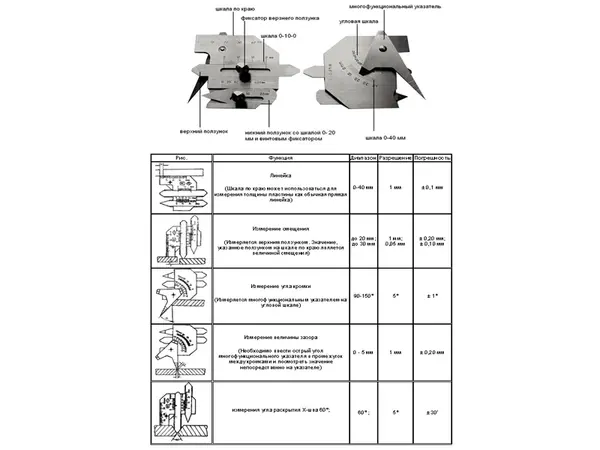

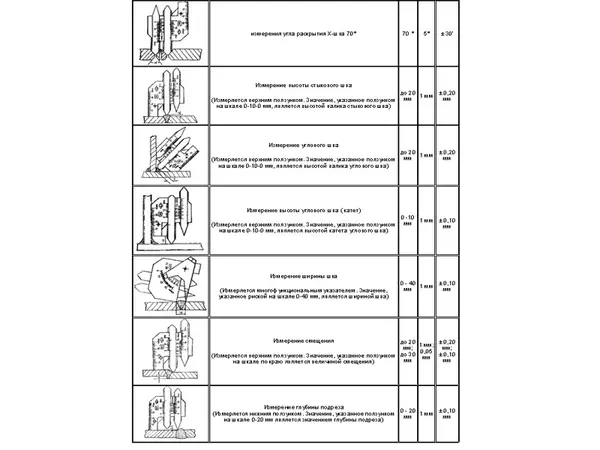

Технічні характеристики
- Тип: Універсальний шаблон зварювальника (аналог Bridge Cam / MG-8).
- Матеріал: Нержавіюча сталь.
- Діапазон вимірювання кута оброблення: 0–60°.
- Діапазон вимірювання висоти шва: 0–25 мм.
- Діапазон вимірювання глибини підрізу: 0–2 мм.
- Фіксація: Гвинтові затискачі повзунків.
Експертна думка (Inside e-1.com.ua)
У світі вимірювального інструменту є еталон — G.A.L. Bridge Cam. Він коштує космічних грошей. Те, що ви бачите тут — це його робочий, чесний аналог. Ми перевіряли сталь напилком — це не сира бляшанка, яка погнеться в інструментальному ящику. Це нормальна нержавійка.
Інженерний нюанс: Зверніть увагу на гвинтові фіксатори. Це критично важливий вузол. Вони дозволяють проводити вимірювання "наосліп". Засунули руку з шаблоном у важкодоступний вузол, притиснули щуп, затягнули гвинт, витягли і спокійно подивилися результат на світлі. Без фіксатора показання збилися б, поки ви дістаєте шаблон.
Порада сервісу: Бережіть голку (щуп). Це найвразливіше місце. Якщо впустите шаблон на бетон вістрям донизу — погнете кінчик, і прилад почне брехати на глибині підрізу. Носіть його в чохлі, а не навалом з молотками. І періодично протирайте шкалу мастилом — цифри гравіровані, але бруд в них забивається намертво.
Інструмент для тих, хто здає стики під УЗК або рентген, а не варить паркани "на око".
