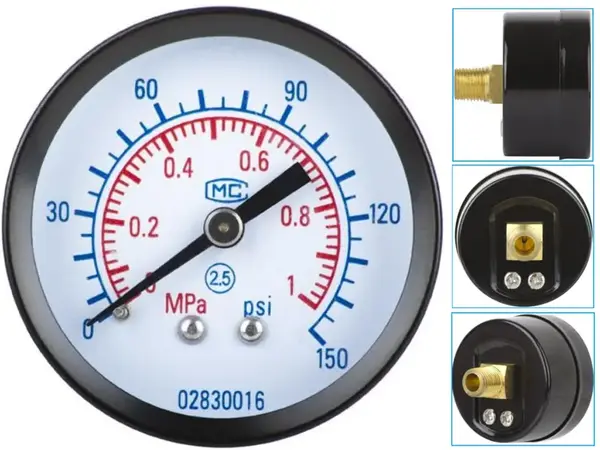

Стоп. Перш ніж натиснути кнопку «Купити», візьміть лінійку або штангенциркуль. Це манометр із різьбою 1/8 дюйма. Візуально він майже не відрізняється від стандартного 1/4", але фактично — він менший. Якщо ви спробуєте вкрутити його в стандартний редуктор великого компресора, він просто провалиться в отвір. Цей прилад — для компактної пневматики та точних завдань.
Стандарт 1/8": Де застосовується «малий калібр»
У пневматиці розмір має значення. Різьба 1/8" (зовнішній діаметр близько 9.6–9.8 мм) використовується там, де громіздкий штуцер 1/4" (12.8–13 мм) просто не поміститься технічно. Це стандарт для компактних фільтр-груп, міні-лубрикаторів та регуляторів тиску, які ставляться безпосередньо на руків'я інструменту. Конструктивно тут все той же надійний механізм: латунна трубка, секторна передача, металева стрілка. Корпус виконаний з металу, що захищає скло від роздавлювання при падінні інструменту на бетонну підлогу.
Приклади використання (Сценарії)
- Маляри (Фарбопульти): Встановлення в міні-редуктор ("малюк"), який накручується прямо на вхід повітря фарбопульта. Там завжди використовується 1/8".
- Компактні системи підготовки: Заміна розбитого манометра на фільтрах малої пропускної здатності (міні-серії), що використовуються в аерографії або стоматології.
- Пневмоавтоматика: Контроль тиску в розподільних клапанах та пневмоциліндрах невеликого діаметра.
Технічні характеристики
- Діапазон вимірювань: 0–10 Бар (0–150 PSI).
- Тип підключення: Осьове (штуцер ззаду).
- Різьба: 1/8" (зовнішня, дрібна).
- Матеріал штуцера: Латунь.
- Корпус: Метал.
- Вага: 100 грам.
Експертна думка (Inside e-1.com.ua)
Головна помилка новачка — надія на фум-стрічку. Якщо у вас отвір 1/4", а ви купили цей манометр (1/8"), ніяка підмотка не допоможе. Тиск у 6 атмосфер просто вистрелить їм у стіну. Інженерний нюанс: штуцер тут латунний, стінки у різьби 1/8" тонші, ніж у старших побратимів. У неї межа міцності на скручування нижча.
Порада сервісу: Затягуйте цей манометр буквально двома пальцями, тримаючи ключ біля самої основи. Не тягніть «до упору» воротком. Як тільки шипіння повітря припинилося — стоп. Якщо перетягнути, латунна різьба 1/8" відламується миттєво, і залишок штуцера залишається всередині вашого дорогого редуктора. Висвердлити його звідти, не пошкодивши різьбу корпусу, — завдання майже нездійсненне.
