Зварювання — це не про удачу, це про фізику. Якщо ви дивитеся на сопло №10, значить, стандартної "вісімки" вам вже замало. Або ванна "кипить", або вилізла чорнота на нержавійці, або ви замахнулися на титан. Це сопло — розхідник, який страждає першим. Тепловий удар при підпалюванні дуги на 200А, випадковий удар об верстак, бризки киплячого металу при зриві захисту — кераміка вмирає швидко. І це нормально. Краще нехай трісне копійчане сопло, ніж перегріється цанга або проб'є ізолятор пальника. Досвідчений зварювальник ніколи не бере одну штуку — закон підлості розбиває єдине сопло у п'ятницю ввечері.
Аеродинаміка захисту та тепловий бар'єр
Навіщо потрібен такий діаметр — 17 мм? Тут працює принцип "газового купола". На відміну від вузьких сопел, де газ б'є струменем, "десятка" у парі з газовою лінзою створює широку пляму інертного середовища. Це критично важливо, коли метал довго остигає. Чим ширше сопло, тим довше шов (і, що важливіше, біляшовна зона) перебуває під обдуванням аргону. Вуглець не встигає дифундувати, оксиди не утворюються.
Другий момент — тепловідведення. Широке горло менше гріється від відбитого випромінювання дуги. Якщо ви варите алюміній на змінному струмі (AC) з балансом у бік очищення, вузьке сопло розжариться до червоного за хвилину. №10 тримає удар довше, рятуючи різьблення лінзи від прикипання.
Приклади використання (Сценарії)
- Зварювання титанових сплавів: Титан жадібний до кисню. Сопло №10 забезпечує широку зону захисту, дозволяючи металу кристалізуватися до того, як він схопить повітря.
- Техніка "Walking the Cup" (Американка): На трубах великого діаметра. Широкий край сопла (17 мм) дає чудову опору. Пальник йде стабільно, як по рейках, не провалюючись у розробку кромок.
- Робота з великим вильотом вольфраму: Зварювання всередині гострих кутів або патрубків. Завдяки ламінарному потоку такої ширини, електрод можна висувати на 20-25 мм без ризику підсмоктування повітря.
Технічні характеристики

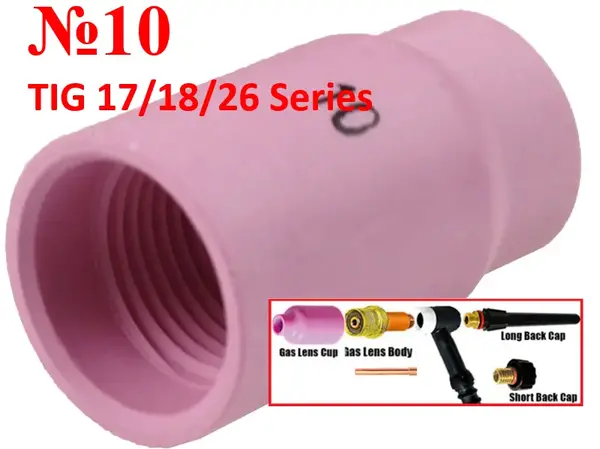

- Тип: Сопло під газову лінзу (TIG 17/18/26)
- Номер: №10
- Діаметр вихідного отвору: 17 мм
- Довжина: 40 мм
- Матеріал: Ударостійкий оксид алюмінію
- Сумісність: Пальники WP-17, WP-18, WP-26 та їх аналоги
Експертна думка (Inside e-1.com.ua)
Мене часто запитують: "Чому є №8, потім одразу №10, а де №9?". Відповідаю як інженер: у зварюванні немає місця зайвим сутностям. Номер сопла — це розмір в 1/16 дюйма. №8 — це 1/2 дюйма (12.7 мм). Наступний логічний крок для суттєвої зміни площі захисту — це 5/8 дюйма, тобто №10. "Дев'ятка" (близько 14 мм) просто не дає відчутної різниці порівняно з вісімкою, тому індустрія від неї відмовилася. Це мертвий стандарт.
Інженерний нюанс: Не ставте це сопло на вольфрам 1.6 мм. Це все одно що поливати квіти з пожежного брандспойта. Потік газу буде занадто розсіяним, дуга почне гуляти. "Десятка" вимагає вольфраму 3.2 мм або 4.0 мм і струму від 150 Ампер. І не забудьте викрутити ротаметр. Для такого діаметра потрібно мінімум 10-12 літрів аргону на хвилину, інакше замість захисту отримаєте турбулентне підсмоктування повітря і пори у шві.
Порада сервісу: Після закінчення зварювання не кидайте пальник соплом на холодний метал столу. Різке охолодження з 500 градусів до 20 — це гарантована мікротріщина. Кераміка любить плавне остигання. Покладіть пальник на спеціальний тримач, і сопло проживе втричі довше.
