Стиснене повітря — найдорожча енергія в цеху. Якщо ваш компресор вмикається занадто часто навіть при простої, значить, десь травить магістраль. У 90% випадків винен не сам інструмент, а кустарне з'єднання шланга. Цей штуцер вирішує завдання герметичного переходу з м'якої гуми на жорстку пневмолінію без втрат тиску.

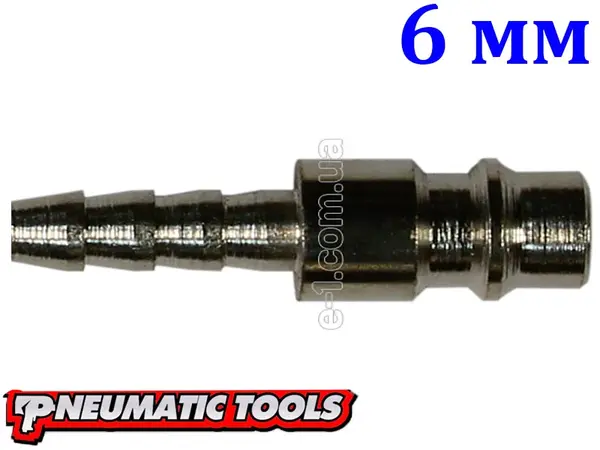

Геометрія "Ялинки" та профіль роз'єму
Головна робоча частина тут — хвостовик із профілем "ялинка". Це не просто ребриста трубка. Кут нахилу гребенів розрахований так, щоб працювати як гарпун. Шланг легко надівається (по шерсті), але при спробі зриву гребені впиваються в корд зсередини. Чим сильніше тиск намагається зірвати шланг, тим глибше профіль врізається в гуму. Це чиста механіка.
Відповідна частина — стандартний наконечник типу "Тато" (Male). Тут важлива точність проточки канавки під кульки муфти. Якщо канавка просаджена хоч на десяту частку міліметра, інструмент буде бовтатися, а кільце ущільнювача всередині "мами" почне травити повітря. Тут геометрія дотримана суворо за стандартом, забезпечуючи жорстке клацання та фіксацію без люфту.
Приклади використання (Сценарії)
- Модернізація магістралі: Заміна штатних, незручних різьбових з'єднань на швидкознімачі для миттєвої зміни інструменту (наприклад, перехід з продувного пістолета на підкачування шин за 2 секунди).
- Ремонт шлангів: Зрощування порваного рукава або встановлення нового наконечника замість зношеного.
- Гаражні роботи: Підключення пневмоінструменту до спіральних та прямих шлангів з внутрішнім діаметром 6 мм.
Технічні характеристики
- Тип з'єднання: Швидкознімач "Тато" (Male).
- Посадка на шланг: "Ялинка" 6 мм.
- Тип фіксації шланга: Внутрішній розпор.
- Сумісність: Стандартні швидкороз'ємні муфти (Euro/Standard).
- Робоче середовище: Стиснене повітря.
Експертна думка (Inside e-1.com.ua)
Часта помилка — спроба посадити цей штуцер на шланг більшого діаметра (наприклад, 8 мм), затягнувши хомутом "до посиніння". Це не працює. Гума збереться складкою, і повітря свистітиме через цей канал. Інженерний нюанс: "Ялинка" 6 мм працює тільки зі шлангом 6 мм. Щільність посадки має бути такою, щоб ви докладали зусилля під час монтажу.
Порада сервісу: Ніколи не кріпіть шланг на штуцері дротяною скруткою. Дріт перетискає гуму точково, не створюючи рівномірного тиску по колу. Використовуйте лише нормальні черв'ячні або (краще) вушкові хомути. Тільки так гребені "ялинки" рівномірно уп'ються в шланг і забезпечать герметичність на тиску 6-8 бар.
Це простий, але критично важливий вузол. Від його геометрії залежить, чи буде ваш компресор відпочивати, чи молотити повітря марно.
