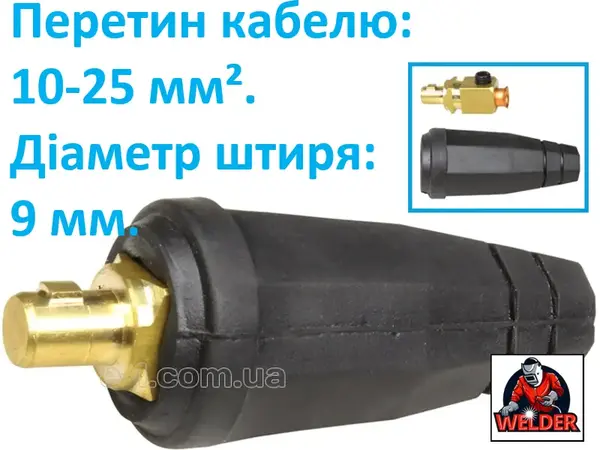

Як безпечно та швидко підключити електродотримач або затискач маси до інвертора? Відповідь — через якісне байонетне з'єднання. Цей штекер (вилка, "папа") з діаметром штиря 9 мм є промисловим стандартом для апаратів зі струмовим навантаженням до 200А. Його завдання — створити надійний, низькоомний контакт для зварювального кабелю перетином від 10 до 25 мм².

Інженерна точність для повного контакту

У зварювальній справі "слабка ланка" — це завжди з'єднання. Якщо воно неякісне, ви втрачаєте потужність, а роз'єм гріється і плавиться. У цій моделі все продумано для запобігання таким ситуаціям.

• Масивний латунний корпус. Струмопровідні частини виготовлені з латуні. Цей сплав має чудову електропровідність і корозійну стійкість. Він забезпечує мінімальний опір і, як наслідок, мінімальний нагрів навіть при роботі на струмах до 200А (при використанні кабелю 25 мм²).
• Надійне байонетне кріплення. З'єднання відбувається за одну секунду: вставили штекер у гніздо апарату і провернули на 90°. Спеціальний виступ на штирі входить в ексцентриковий паз і надійно фіксує з'єднання, забезпечуючи велику площу контакту.
• Грамотна фіксація кабелю. Кабель не потрібно паяти. Ви зачищаєте жилу, вставляєте її в мідну гільзу, яка потім потужно притискається установчим гвинтом (гужоном). Це створює міцний і надійний контакт по всій площі.
• Безпечна ізоляція. Щільна гумова муфта-ізолятор має конусну форму. Вона повністю закриває струмопровідні частини, захищаючи вас від удару струмом, а з'єднання — від попадання пилу та вологи.

Приклади використання в реальній роботі

Цей штекер 9 мм (10-25) — найпоширеніший стандарт для побутових та напівпрофесійних інверторів:

• Підключення електродотримача: Встановлення на зварювальний кабель перетином 16 мм² або 25 мм² для підключення до "+" або "-" клеми апарату.
• Підключення затискача маси: Монтаж на кабель "маси" для швидкого та безпечного підключення до зварювального джерела.
• Створення подовжувачів: Використовується в парі з гніздом для створення швидкороз'ємних зварювальних подовжувачів потрібної довжини.
• Ремонт та модернізація: Заміна зношених або оплавлених штекерів на старих кабелях.

Технічні характеристики

• Тип: Штекер (вилка кабельна, "папа")
• Діаметр штиря: 9 мм (стандарт 10-25)
• Перетин кабелю, що підключається: 10-25 мм²
• Максимальний струм (для кабелю 25 мм²): 200 А
• Максимальный струм (для кабелю 16 мм²): 150 А
• Матеріал контакту: Латунь (мідний сплав)
• Матеріал ізолятора: Маслобензостійка гума
• Тип з'єднання: Байонетне (поворот 90°)

Вердикт нашого тестувальника

Мене звати Іштван Сабо. За 26 років я бачив, до чого призводить економія на роз'ємах: втрата потужності, оплавлені гнізда на дорогих апаратах і ризик удару струмом. Цей 9-міліметровий штекер — стандарт для 90% інверторів на ринку. З особистого досвіду: я взяв цей штекер, обробив 25-й кабель КГ, і гвинтовий затискач з гільзою зафіксував його "намертво". ...І мої відчуття від його надійності підтвердилися на стенді: ми підключили його до навантажувального реостата і дали 180А протягом 20 хвилин. Замір промисловим пірометром показав, що температура штекера була всього на 5-7 градусів вищою за температуру самого кабелю. Це відмінний результат, який говорить про мінімальний перехідний опір. Ось пара професійних порад: Порада №1 (Зачистка кабелю) — Зачищайте рівно стільки жили, щоб вона повністю увійшла в гільзу, але ізоляція при цьому щільно вперлася в її торець. Це захистить жили від зламу. Порада №2 (Фіксація) — При затягуванні гужона використовуйте шестигранник з хорошим важелем. Контакт повинен бути максимально щільним, щоб кабель не "гуляв". Порада №3 (Сумісність) — Цей штекер 9 мм розрахований на кабель до 25 мм². Не намагайтеся "впхнути" в нього 35-й кабель. Це створить "пляшкове горло", і роз'єм буде грітися. Мій вердикт: це якісний, надійний і безпечний штекер. Масивна латунь, продуманий затиск кабелю і щільний ізолятор. Він не буде слабкою ланкою у вашому зварювальному ланцюзі. Цей екземпляр пройшов мою перевірку, і я особисто проконтролюю його комплектацію.
