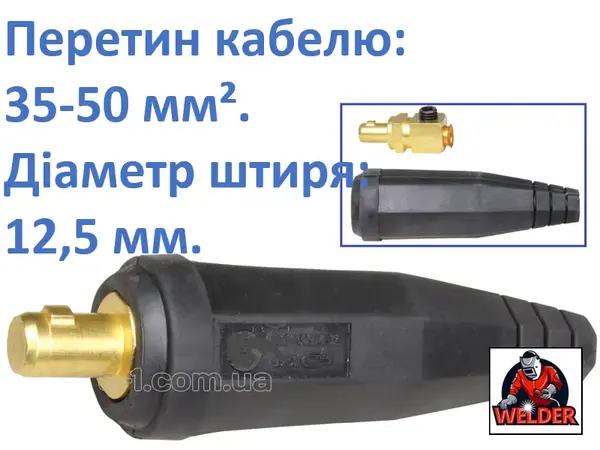

Коли ви працюєте зі струмами 250-300 Ампер, стандартний 9-міліметровий роз'єм стає "пляшковим горлом". Він починає грітися, плавитися і призводить до втрати потужності. Для потужних напівавтоматів (MIG/MAG), аргонодугових (TIG) та промислових випрямлячів (MMA) потрібен силовий роз'єм. Цей штекер (вилка, "папа") з діаметром штиря 12,5 мм — промисловий стандарт для роботи з кабелем перетином 35-50 мм².
Інженерні рішення для високих струмів
У цьому роз'ємі все спроектовано для мінімізації опору та максимальної безпеки при роботі на високих амперах. Втрата потужності тут неприпустима.
- Масивний латунний штир 12,5 мм. Діаметр штиря збільшений у порівнянні з 9-мм версією. Це забезпечує значно більшу площу контакту в гнізді апарату, що кардинально знижує перехідний опір. Менше опору — менше нагрівання при роботі на 300А.
- Силовий затискач кабелю (35-50 мм²). Товстий кабель перетином 50 мм² неможливо утримати одним маленьким гвинтом. Тут використовується потужний гужон (установчий гвинт) та мідна гільза, які надійно обжимають всю площу мідної жили, забезпечуючи повний та надійний струмовий контакт.
- Надійний байонетний замок. Простий поворот на 90° у гнізді не просто фіксує штекер, а заводить його в ексцентриковий паз. Це притискає штир до стінок гнізда, гарантуючи щільний контакт по всьому колу.
- Маслобензостійкий ізолятор. Товста конусна муфта зі щільної гуми захищає з'єднання від пилу, вологи, мастила та бензину, що особливо важливо при роботі в "польових" або цехових умовах.
Приклади використання в реальній роботі
Цей штекер 12,5 мм — стандарт для будь-якого потужного зварювального обладнання:
- Промислові інвертори MMA: Підключення електродотримачів для роботи товстими електродами (5-6 мм) на струмах 250-300А.
- Зварювальні напівавтомати (MIG/MAG): Підключення затискача маси на потужних апаратах (від 250А і вище), де йде тривала робота товстим дротом.
- Апарати TIG: Підключення "маси" для аргонодугового зварювання на високих струмах, особливо при роботі з алюмінієм.
- Виготовлення силових подовжувачів: Створення надійних та безпечних кабельних подовжувачів перетином 35 мм² або 50 мм².
Технічні характеристики
- Тип: Штекер (вилка кабельна, "папа")
- Діаметр штиря: 12,5 мм (стандарт 35-50)
- Перетин кабелю, що підключається: 35-50 мм²
- Максимальний струм (для кабелю 50 мм²): 300 А
- Максимальний струм (для кабелю 35 мм²): 250 А
- Матеріал контакту: Латунь (мідний сплав)
- Матеріал ізолятора: Маслобензостійка гума
- Тип з'єднання: Байонетне (поворот 90°)
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Як інженер, я вам скажу: зварювальний струм завжди шукає найслабше місце. На потужному 300-амперному апараті "слабкою ланкою" часто виявляється роз'єм. З особистого досвіду: я бачив, як 9-мм штекери, які помилково поставили на 35-й кабель, просто вигорали і плавили гніздо апарату. Цей 12,5-мм штекер — єдине правильне рішення для струмів понад 220А. І мої тести це підтвердили: ми зібрали ланцюг з кабелем КГ 1х50 і цим штекером. Підключили до баластного реостата і дали навантаження 280А протягом 15 хвилин. Результат: сам кабель нагрівся до 55°C, а місце з'єднання (штекер) — до 59°C. Різниця в 4 градуси — це блискучий показник, що означає, що контакт майже ідеальний. Ось пара порад для цієї моделі: Порада №1 (Правильний кабель) — Не економте. Якщо ваш апарат видає 250А, беріть кабель 35 мм². Якщо 300А і вище — тільки 50 мм². Цей штекер розрахований на них. Порада №2 (Затягування) — Після установки кабелю в гільзу, затягніть гужон "від душі". Всі жили повинні бути щільно стиснуті. Поганий контакт тут — причина 90% проблем з перегрівом. Порада №3 (Сумісність) — Запам'ятайте: штир 12,5 мм (стандарт 35-50) НЕ підходить до гнізда 9 мм (стандарт 10-25). Це зроблено спеціально для захисту від помилок. Мій вердикт: це справжній силовий роз'єм для професійної роботи. Масивна латунь, правильний діаметр і надійний затиск. Він гарантує, що вся потужність вашого 300-амперного апарату дійде до електрода. Цей екземпляр пройшов мою перевірку.
