З кнопкою пальника жарти погані. Поганий контакт у ланцюзі керування — це не просто відсутність запалювання. Це хаотичне обривання дуги, збій циклограми «Post Gas» і, як наслідок, окислений вольфрам або кратер у кінці шва. Найчастіше проблема криється не в мікроперемикачі, а в розбитому роз'ємі, який «дихає» від кожного руху рукою.
Бакеліт та захист від вібрації

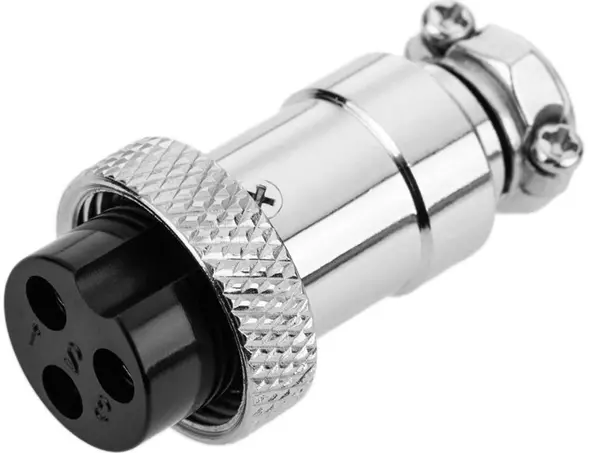

Це класичний «авіаційний» стандарт підключення. Корпус виконаний із цинк-нікелевого сплаву, який працює як екран від високочастотних наведень (HF-підпалу), рятуючи «мізки» інвертора від пробою. Але головне тут — вставка. Це не дешевий термопласт, який плавиться, коли ви паяєте дроти. Це бакеліт. Він тримає температуру, жорсткий, як камінь, і не деформується з часом. Стопорне кільце з різьбленням M16x1 намертво фіксує з'єднання: навіть якщо ви смикнете за рукав пальника, контактна група не зрушить з місця. Шпонка виключає переполюсування — встромити «не туди» фізично неможливо.
Приклади використання (Сценарії)
- Зварювальники-аргонщики: Ремонт рукавів TIG-пальників (серії WP-17/18/26), заміна штатних кволих роз'ємів на гвинтові.
- Оператори плазморізів: Підключення ланцюга керування пілотною дугою на апаратах CUT-40, CUT-60.
- Електронники-саморобники: Створення педалей дистанційного регулювання струму (амперметражу) для інверторів.
Технічні характеристики
- Тип: Кабельне гніздо (3 pin)
- Діаметр контактного штекера: 12 мм
- Різьблення стопорного кільця: M16x1
- Відстань між контактами: 4 мм
- Номінальний струм / напруга: 5 А / 125 В
- Довжина (загальна): 34,8 мм
- Матеріал корпусу: Цинк-нікелевий сплав + Бакеліт
Експертна думка (Inside e-1.com.ua)
У сервісі ми часто викушуємо рідні пластикові роз'єми з китайських апаратів і ставимо ці. Чому? Тому що пластик з часом розсихається, різьблення зривається, і пальник починає випадати з гнізда в найвідповідальніший момент. Тут же — метал.
Інженерний нюанс: Зверніть увагу на затискач кабелю ззаду. Там стоїть проста, але ефективна скоба на двох гвинтах. Вона тримає ізоляцію кабелю, знімаючи навантаження з місць пайки. Якщо кабель смикнути, зусилля піде на корпус, а не на жили.
Порада сервісу: При пайці обов'язково лудіть кінці проводів і використовуйте термоусадку на кожен пін окремо. Відстань між контактами лише 4 мм. Якщо одна «волосина» мідної жили виб'ється і замкне на сусідній, апарат може мимовільно увімкнути осцилятор. А це неприємно, коли пальник лежить на столі.
Це розхідник для тих, хто розуміє: стабільне керування дугою починається з надійного «кліка» при підключенні. Для гаража та цеху — робочий варіант.
