Десять пінів. Це вже не просто "кнопка вкл/викл". Це повноцінний інтерфейс керування. Якщо ви шукаєте такий роз'єм, значить, у вас серйозне завдання: підключення педалі з регулюванням струму, пальника з потенціометром або інтеграція джерела в ЧПУ-систему. Тут найменше окислення контакту перетворює керуючий сигнал 0-10В на "шум", і інвертор божеволіє. Дешеві роз'єми тут не працюють.
Конструктив: Екран та Провідність
Головний ворог складної електроніки у зварюванні – високочастотний підпал (HF). Він пробиває ізоляцію і наводить завади на сигнальні дроти. Корпус цього штекера – хромований цинк. Це, по суті, Клітка Фарадея. Він екранує місце пайки від зовнішніх полів. Пластик так не вміє.
Другий момент – контакти. Бронза із позолотою. Звучить дорого, але це необхідність. У ланцюгах управління струми мізерні, міліампери. Звичайна латунь окислиться через місяць у сирому цеху, і опір підскочить. Позолота не окислюється. Сигнал доходить чистим. Плюс, бронза пружинить, забезпечуючи щільний притиск у гнізді "мами" навіть після сотого підключення.
Сценарії використання
- Аргонщики-профі: Підключення пальників з модулями керування (Up/Down, регулювання частоти пульсу на руків'ї).
- Автоматизація: Комутація зварювального джерела з порталом плазмової різки (сигнали Arc Voltage, Start, OK to Move).
- Спецзавдання: Ремонт педалей дистанційного керування для апаратів типу Jasic, Welding Dragon та аналогів.
Технічні характеристики

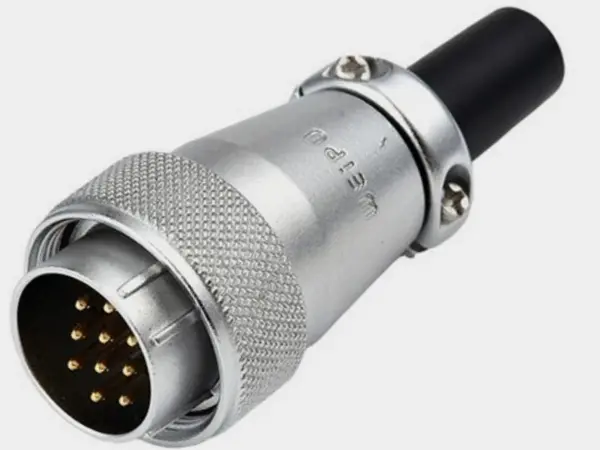

- Тип: Кабельний штекер (тато)
- Кількість контактів: 10 pin
- Умовний діаметр корпусу: 26 мм
- Довжина корпусу (без хвостовика): 50 мм
- Матеріал корпусу: Хромований цинк
- Матеріал контактів: Позолочена бронза
- Температурний діапазон: від -40°C до +85°C
- Ресурс: 500 циклів з'єднання
Експертна думка (Inside e-1.com.ua)
Ми бачили багато роз'ємів, які розсипаються в руках при спробі затягнути кабельний затискач. Цей – моноліт. Стінка товста, різьблення нарізане, а не накатане по "пластиліну". Інженерний нюанс: зверніть увагу на пайку. Відстань між пінами мінімальна. Порада сервісу: Не намагайтеся паяти це "сокирою" на 100 Вт. Візьміть паяльник з тонким жалом і обов'язково надягніть термоусадку на кожен дріт ДО пайки. Замкнути 10 контактів у такому тісному корпусі — простіше простого. І ще: затискайте кабель хвостовиком намертво. Якщо провід провертатиметься всередині, він відірве пайку за тиждень. Сам одного разу перепаював такий роз'єм тричі, поки не зафіксував кабель жорстко.
Це надійна "фурнітура" для тих, хто розуміє: стабільність дуги починається з роз'єму.
