Втрата керування посеред шва — це гарантований брак і перешліфовка. Часто проблема ховається не в електроніці джерела, а в розбитому роз'ємі управління. Цей 9-контактний вузол (стандарт Panasonic) відповідає за передачу команд на подачу дроту, продування газу та старт струму. Якщо тут поганий контакт — стабільної дуги не буде.
Механіка корпусу та захист з'єднання

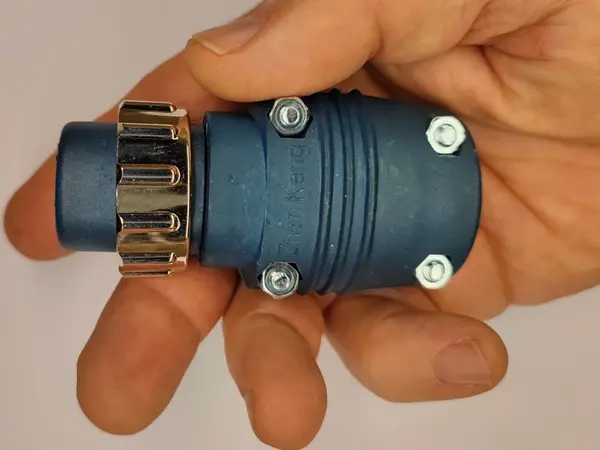

Конструкція тут утилітарна і ремонтопридатна. Корпус розбірний, складається з двох масивних половин, що стягуються чотирма гвинтами. Це принциповий момент. На відміну від цангових затискачів, така схема дозволяє механічно зафіксувати кабель будь-якого діаметру (в межах розумного) і запобігти вириванню дротів із місць пайки.

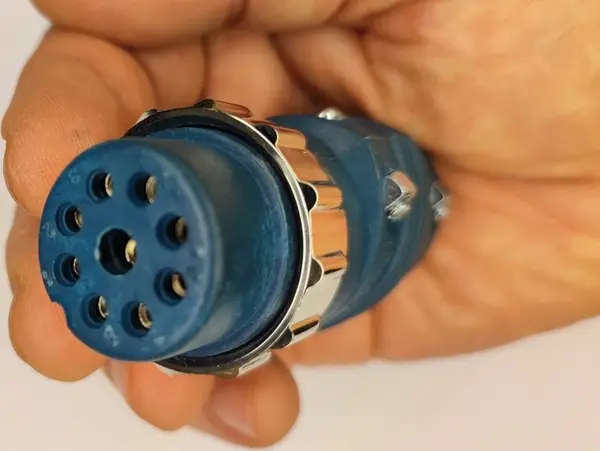

Металеве кільце з різьбою фіксує роз'єм на панелі апарату. Різьба велика, не закусує навіть при попаданні абразивного пилу. Контактна група (гніздо) заглиблена в ізолятор, що захищає від випадкового замикання на корпус при підключенні «наосліп».
Приклади використання (Сценарії)
- Електромеханіки дільниць: Відновлення працездатності кабелів управління на напівавтоматах китайського та європейського виробництва.
- Сервісні інженери: Виготовлення подовжувачів для роботи на висоті або у великих резервуарах, де джерело стоїть далеко від місця зварювання.
- Комутація автоматики: Підключення педалей або пультів дистанційного керування (на сумісних моделях).
Технічні характеристики
- Тип роз'єму: 9PAN/F (Female/Гніздо/Мама).
- Стандарт: Panasonic сумісний.
- Кількість контактів: 9 pin.
- Монтаж: На кабель.
- Фіксація корпусу: 4 гвинти.
- Матеріал кільця: Метал.
Експертна думка (Inside e-1.com.ua)
Це робоча конячка. Не «преміум», але й не одноразовий пластик, який тріщить при затягуванні гвинтів. Ми перевіряли геометрію контактів — вона відповідає стандарту, «мама» сідає на «тата» щільно, без люфту, який міг би викликати іскріння та нагрів перехідного опору.
Інженерний нюанс: Роз'єм має чіткий ключ (паз) на корпусі. Це захист від дурня. Вставити його неправильно можна тільки за допомогою молотка. Це суттєво подовжує життя контактної групи на виробництві з високою плинністю кадрів.
Порада сервісу: Перед монтажем обов'язково залудіть кінці дротів, але не залишайте занадто довгі «хвости». Пайка повинна бути всередині контакту-стакана. Якщо провід буде бовтатися зовні без фіксації термоусадкою, вібрація від зварювального трактора переламає жилу біля основи пайки за пару місяців.
Нормальний промисловий роз'єм. Зі своїм завданням — тримати струм управління і не розвалюватися — справляється.
