Немає нічого гіршого, ніж «мертва» кнопка пальника на монтажі. Ви тиснете на гашетку, газ йде, а осцилятор мовчить. Дуга не запалюється. Причина часто копійчана — окислений контакт або відірваний провід всередині роз'єму керування. Дешевий пластик не тримає ривки кабелю, а погана латунь окислюється за тиждень у цеху. Тут механіка інша.
Контактна група та захист від ВЧ-перешкод

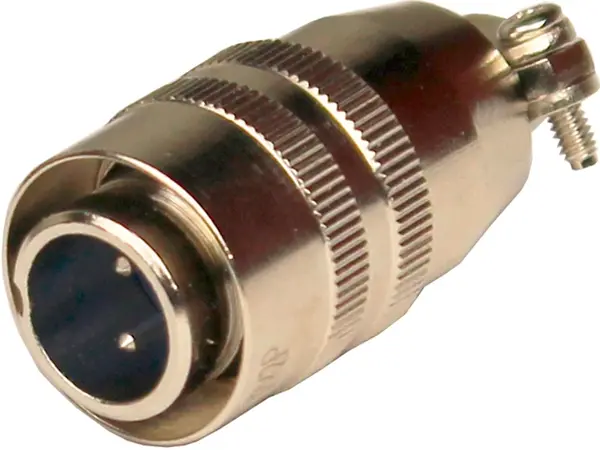

Це класичний стандарт GX12 (у народі «мікрофонний»), але у промисловому виконанні. Головне тут — матеріал провідників. Використовується латунь із посрібленням. Навіщо срібло на простій кнопці? Щоб знизити перехідний опір до 5 мОм. Логічні сигнали керування інвертором мають малий струм. Будь-яка окисна плівка працює як ізолятор. Срібло цю проблему вирішує.
Корпус відлитий із цинку з нікелюванням. Це клітка Фарадея. При TIG-зварюванні високовольтний підпал (HF) створює дикі наводки. Металевий екран штекера відводить наводки на «землю» апарату, рятуючи плату керування від пробою. Ізолятор із поліоксиметилену тримає 1500 Вольт на пробій. Це запас міцності, необхідний, коли поруч працює осцилятор.
Де застосовують (Сценарії)
- Ремонт TIG-пальників: Заміна штатних пластикових роз'ємів на апаратах Jasic, Rilon, які розсипалися від ударів.
- Виготовлення педалей: Підключення педалі дистанційного керування струмом (потенціометр + кнопка).
- Плазморізи: Комутація пілотної дуги та керування на апаратах CUT-40/60.
- ЧПУ верстати: Підключення кінцевиків та датчиків в умовах масляного туману та металевого пилу.
Технічні характеристики
- Тип роз'єму: GX12 (посадковий діаметр 12 мм).
- Кількість контактів: 2 (2pin).
- Номінальний струм/напруга: 3 А / 125 В.
- Матеріал контактів: Посріблена латунь (діаметр 1.15 мм).
- Опір контактів: не більше 5 мОм.
- Матеріал корпусу: Нікельований цинк.
- Ізолятор: Поліоксиметилен (опір > 1000 МОм).
- Пайка: Чашечки під провід 0.9 мм.
Експертна думка (Inside e-1.com.ua)
З досвіду сервісу, 90% проблем із цими роз'ємами — це криві руки паяльника, а не брак заводу. Ми тримаємо саме цю модель через тугоплавкий ізолятор. Дешевий пластик «пливе», коли ви грієте пін паяльником, і контакт перекошує. Тут поліоксиметилен терпить перегрів, даючи вам час нормально залудити провід.
Інженерний нюанс: Зверніть увагу на кабельний затискач. Тут він на двох гвинтах. Це, мабуть, єдиний надійний спосіб зафіксувати гумову оболонку кабелю керування так, щоб при ривку навантаження не йшло на пайку. Затягніть ці гвинти від душі — і провід проживе роки.
Порада сервісу: Перед паянням обов'язково надіньте на дроти термоусадку і задній ковпачок роз'єму. Забудете — доведеться відпаювати. І не використовуйте активний паяльний флюс (кислоту). Його пари замкнуть контакти зсередини через місяць. Тільки каніфоль або нейтральний жир.
Це не «космічний» роз'єм, але чесна робоча конячка для зварювального поста. Якщо вам потрібно відновити керування пальником і забути про проблему — беріть.
