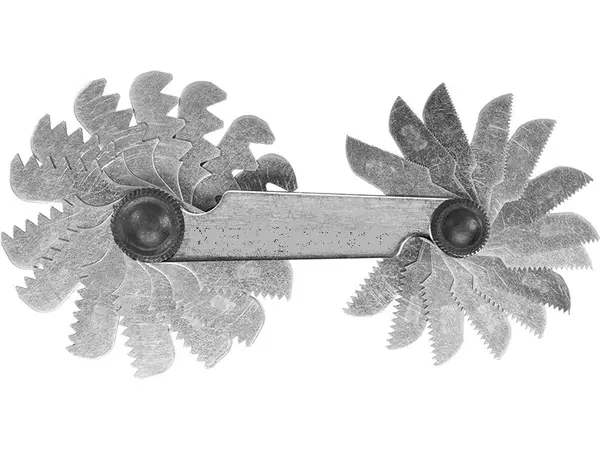

Спроба визначити крок різьблення "на око" або прикладаючи лінійку — це вірний спосіб знищити відповідальний вузол. Різниця між кроком 1.25 та 1.5 мм візуально майже не помітна, але якщо ви почнете із зусиллям вкручувати не той болт в алюмінієвий блок циліндрів, ви отримаєте злизане різьблення та необхідність ставити ввертиш. Цей віяловий шаблон — єдиний спосіб за 5 секунд зрозуміти, що саме ви тримаєте в руках, і підібрати пару "гвинт-гайка" без ризику заклинювання.
Матеріалознавство та точність профілю
На відміну від дешевих вуглецевих аналогів, які іржавіють від першої краплі конденсату, цей інструмент виготовлений із нержавіючої сталі марки 430. Це феритна хромиста сталь. Вона має відмінну механічну міцність і стійкість до корозії в масляному середовищі. Шаблони вирізані не штампом (який залишає задирки), а мають шліфований профіль зуба.
Кут при вершині — суворі 60 градусів (Метричний стандарт). Це важливо. Якщо ви спробуєте перевірити цим інструментом дюймове різьблення (де кут 55 градусів), шаблон "ляже" нещільно, з просвітом. Так ви відразу відсічете дюймове кріплення і не зробите помилку при монтажі.
Приклади використання (Сценарії)
- Токарі: Контроль кроку різьблення при нарізанні різцем на верстаті, коли потрібно швидко перевірити "попадання" в розмір без зняття деталі.
- Автосервіс: Сортування болтів із "загальної купи" при складанні двигуна, де плутанина з кроком різьблення фатальна (наприклад, кріплення шківів або маховика).
- Постачальники: Ідентифікація зношеного зразка кріплення для закупівлі аналога.
Технічні характеристики
- Тип інструменту: Різьбомір для метричного різьблення (М60°).
- Кількість лез: 24 шт.
- Діапазон вимірювання кроку: 0.25 – 6.0 мм.
- Конкретні розміри кроків: 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0 мм.
- Матеріал: Нержавіюча сталь 430 (Stainless Steel).
- Конструкція: Складне віяло з фіксаторами.
Експертна думка (Inside e-1.com.ua)
Я бачив багато різьбомірів, де цифри нанесені фарбою. Через місяць роботи в маслі вони стираються, і інструмент перетворюється на марний шматок металу. Тут маркування вигравіруване (вичавлене) на кожному лезі. Воно читається навіть якщо інструмент заляпаний мазутом.
Інженерний нюанс: Сталь 430 є магнітною. Це зручно — різьбомір можна приліпити на магнітний тримач верстака, і він не загубиться в стружці. Гвинти-затискачі з боків мають накатку: ви можете затягнути їх, щоб зафіксувати потрібну "пелюстку" і підлізти нею у важкодоступне місце під капотом, не боячись, що шаблон складеться назад.
Порада сервісу: Цей інструмент призначений для зовнішнього та внутрішнього різьблення. Але пам'ятайте: при вимірі внутрішнього різьблення в глибоких отворах шаблон може впертися "спинкою". Не тисніть силою, щоб не погнути тонкі леза (особливо 0.25-0.5 мм). Вони пружинять, але межа пружності є у всього.
