Збирати пневматичну обв'язку частинами — заняття для людей із зайвим часом. Купити трійник, знайти футорку, підібрати манометр з потрібним різьбленням, посадити все це на клоччя і виявити, що сифонить із трьох місць відразу. Знайома ситуація? Цей вузол вирішує проблему комплексно. Ви вкручуєте одну деталь у ресивер, підключаєте фазу/нуль і працюєте.
Архітектура вузла та логіка редуктора

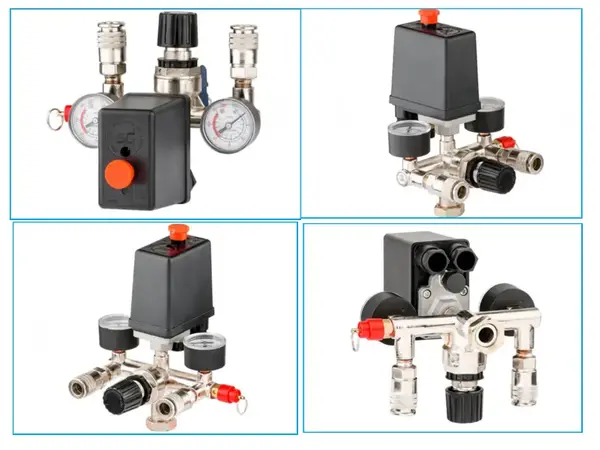

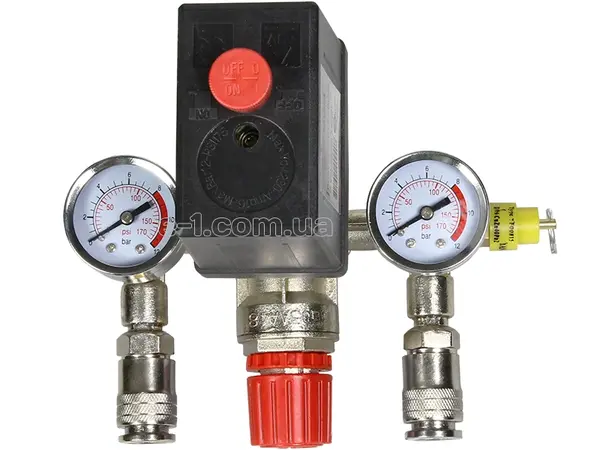

Це не просто «вимикач». Це командний центр. Основа конструкції — колекторний блок, що поєднує силову та розподільну частини. Головна цінність тут — вбудований редуктор із манометрами. Лівий манометр показує тиск усередині ресивера (скільки накачали), правий — тиск на виході (скільки подаємо на інструмент).
Навіщо це потрібно? Фарбопульт вимагає 3 атмосфери, гайковерт — 6, а в баку у вас 8. Якщо подати 8 бар на фарбопульт безпосередньо, факел розіб'є, а лак потече. Редуктор відсікає зайве, економлячи повітря та ресурс компресора. Двигун включатиметься рідше. Аварійний клапан (червоне кільце збоку) — ваша страховка. Якщо автоматика «залипне» і не відключить мотор, клапан скине тиск механічно, не давши ресиверу перетворитися на бомбу.
Приклади використання (Сценарії)
- Ремонт компресорів: Заміна штатної автоматики, у якої вигоріли контакти або тріснув силуміновий колектор.
- Збірка «саморобок»: Побудова компресора на базі ресивера від пропанового балона та голови ЗІЛ-130.
- Модернізація старих систем: Встановлення сучасної регульованої автоматики на радянські установки типу СО-7Б (через перехідник).
Технічні характеристики
- Робоча напруга: 220 В.
- Максимальний тиск: до 8 Атм.
- Кількість манометрів: 2 шт.
- Різьба підключення до ресивера: 1/2" зовнішня.
- Виходи на інструмент: 2 швидкознімних з'єднання.
- Вага: 0,782 кг.
Експертна думка (Inside e-1.com.ua)
Цей блок популярний, тому що він дешевший, ніж купівля всіх деталей окремо. Але є нюанс, про який мовчать інструкції. Конструктив: Корпус колектора відлитий зі сплаву. Це не сталь. Порада сервісу: При монтажі в ресивер (різьба 1/2") у жодному разі не перетягуйте. Не використовуйте газовий ключ із важелем у півметра — колектор лусне по різьбленні. Використовуйте анаеробний герметик або якісну фум-стрічку, закручуйте щільно, але без фанатизму. І ще: червона кнопка зверху — це не "викл", це розмикач ланцюга. Вмикати компресор у розетку потрібно лише при піднятій кнопці, інакше стартовий струм підсмажить контакти.
