Ситуація класична: у вас в руках фільтр-вологовідділювач з "діркою" (внутрішньою різьбою) і швидкознімна муфта, у якої теж внутрішня різьба. Як їх з'єднати? Синьою ізострічкою не вийде. Повітря під тиском 8 бар не пробачає помилок. Цей перехідник — та сама ланка, яка перетворює набір запчастин на герметичну магістраль.
Жорстке зчеплення та геометрія витка

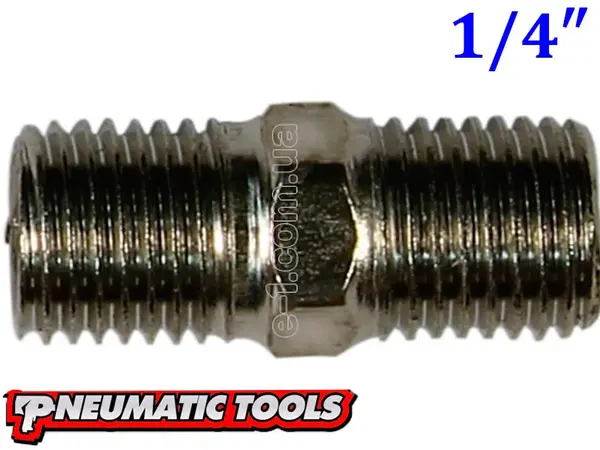

Це «подвійний ніпель» із зовнішньою різьбою. Його завдання просте — бути мостом між двома вузлами. Але диявол у деталях. Дешеві фітинги з порошкового сплаву («силуміну») часто лопаються прямо по різьбі при спробі затягнути з'єднання ключем. Тут тіло сталеве.
У центрі передбачено шестигранний пояс під ріжковий ключ. Це не декорація. Це точка опори. Ви затягуєте з'єднання, передаючи зусилля на грані, а не скручуючи саму трубку. Різьба нарізана чисто, без задирок, які могли б убити відповідну частину в дорогому блоці підготовки повітря. Прохідний переріз не звужений, а значить, інструмент на виході отримає свій об'єм повітря без падіння потужності.
Приклади використання (Сценарії)
- Збірка блоків підготовки повітря: Жорстке з'єднання фільтра та лубрикатора в єдину модульну систему (коли потрібно згвинтити два корпуси боками).
- Монтаж швидкознімань: Встановлення муфти ("мами") у вихідний кран компресора або настінний розгалужувач.
- Пневмоавтоматика: Підключення розподільних клапанів та манометрів, де потрібен перехід "тато-тато".
- Ремонт шлангів: З'єднання двох відрізків магістралі через муфти (як тимчасова або постійна вставка).
Технічні характеристики
- Тип фітинга: Перехідник (ніпель рівносторонній).
- Різьба 1: 1/4" Зовнішня (Male).
- Різьба 2: 1/4" Зовнішня (Male).
- Матеріал: Сталь (з антикорозійним покриттям).
- Тип монтажу: Під гайковий ключ.
Експертна думка (Inside e-1.com.ua)
Здавалося б, просто шматок заліза з різьбою. Але скільки нервів він може заощадити. Ми бачили, як люди намагаються вкрутити водопровідні фітинги в пневматику. Це помилка. Там інший крок, інший допуск. Результат — зірвана різьба на дорогому компресорі.Інженерний нюанс: Зверніть увагу на довжину різьбової частини. Вона достатня, щоб накрутити 3-4 повних витки для герметизації, але не настільки довга, щоб впертися в дно отвору у відповідній частині. Це правильний баланс.Порада сервісу: Метал по металу без ущільнювача повітря тримати не буде. Це аксіома. Використовуйте анаеробний герметик (фіксатор різьби) для нерозбірних з'єднань або якісну фум-стрічку для розбірних. І не тягніть "до хрускоту". Як тільки ущільнювач стиснувся — стоп. Інакше лопне або перехідник, або корпус фільтра.
