Звуження діаметра — головна хвороба кустарних пневмоліній. Ви варите розводку з дорогої поліпропіленової труби "тридцятьдвійки", ставите потужний гвинтовий компресор, а потім врізаєте в систему фільтр з проходом 1/2 дюйма. Навіщо? Ви своїми руками створили "тромб", який гальмує потік. Якщо ваша магістраль зібрана на 3/4 дюйма, то і фільтр зобов'язаний бути 3/4. Повітря не любить змінювати швидкість, воно любить вільний прохід.
Різьба 3/4" і ламінарність потоку
Цей вузол специфічний. При пропускній здатності в 1900 л/хв він має значні вхідні отвори 3/4 дюйма. Це зроблено не для краси. Великий діаметр при помірному потоці забезпечує мінімальний опір і падіння тиску. Повітря проходить крізь фільтр повільніше, без турбулентних завихрень, що дозволяє відцентровій силі якісніше відбивати емульсію до стінок склянки. Це фізика поділу середовищ: чим спокійніший потік, тим чистіший вихід.
Сам фільтруючий елемент тут "п'ятірка" (5 мікрон). Це стандарт фінішного очищення. Він стоїть на сторожі проти водно-масляного туману, який пролітає крізь звичайні сепаратори. Синтетичне волокно картриджа не боїться агресивної хімії компресорних мастил і не втрачає форму при намоканні.
Приклади використання (Сценарії)
- Вхідна група цеху: Встановлення відразу після ресивера на основну магістраль 3/4". Фільтр приймає на себе перший удар бруду з компресора.
- Пневмоприводи воріт і пресів: Механізми з великим миттєвим споживанням повітря, де важливо зберегти робочий тиск без просадок в момент спрацьовування циліндра.
- Фарбувальні камери (вантажний транспорт): Підготовка великих об'ємів повітря, де критична відсутність пульсації тиску, що викликається вузькими фітингами.
Технічні характеристики
- Тип: професійний фільтр для очищення повітря
- Пропускна здатність: до 1900 л/хв
- Рівень фільтрації: 5 Мкм
- Діаметр різьби: 3/4"
- Робочий тиск: від 0,5 до 10 бар (макс. 16 бар)
- Робоча температура: від -10 до +50 °С
- Матеріал фільтра: синтетичне волокно
- Вага: 0,606 кг
Експертна думка (Inside e-1.com.ua)

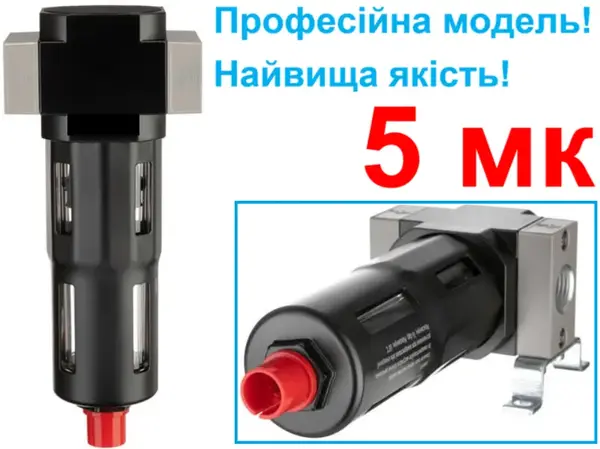

Часто бачу, як на цей розмір накручують перехідники під 1/2". Не робіть так. Сенс цього корпусу саме в перетині. Інженерний нюанс: зверніть увагу на захист колби. Тут він металевий, з прорізами для інспекції. Це означає, що фільтр можна сміливо ставити в "брудних" зонах — біля верстаків, у проходах, там, де може прилетіти заготівлею. Пластик би тріснув, метал — тільки подряпається.
Порада сервісу: картридж тут багаторазовий (умовно), але не вічний. Якщо помітите, що інструмент став працювати слабше, не крутіть налаштування компресора. Зніміть колбу, дістаньте елемент. Якщо він чорний від мастила або покритий слизом — промийте його в теплій мильній воді (не в розчиннику, він уб'є синтетику!). Просушіть повітрям. Це поверне пропускну здатність. Але якщо волокно затверділо — міняйте без жалю.
Серйозний фільтр для широкої труби. Ставити такий на побутовий компресор 50 літрів немає сенсу, його стихія — стаціонарні магістралі.
