П'ять споживачів на одній точці — це вже промисловий масштаб. У гаражі таке рідкість, а ось на складальному конвеєрі — необхідність. Цей вузол дозволяє уникнути прокладання п'яти окремих труб, збираючи всю пневматику в єдиний розподільний центр. Порядок на робочому місці починається тут.
Лінійна рампа та ергономіка

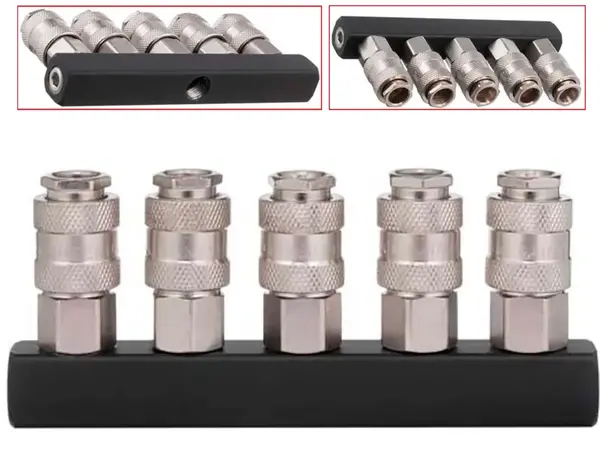

Конструктивно це алюмінієва шина з п'ятьма незалежними портами. Крок різьби та відстань між муфтами розраховані так, щоб оператор міг підключати та відключати шланги у товстих рукавичках, не зачіпаючи сусідні з'єднання. Це важливо. Коли робота кипить, ніхто не хоче витрачати час на "ювелірні" рухи пальцями.
Кожен вихід оснащений стандартним швидкознімним клапаном з автоматичним замиканням. Механізм сталевий, гільза підпружинена. Ви вставляєте штуцер — повітря пішло. Виймаєте — канал перекрито. Інші чотири пости продовжують працювати без падіння тиску в загальній магістралі.
Приклади використання (Сценарії)
- Меблеві фабрики: Оснащення верстаків для оббивки м'яких меблів (одночасне підключення п'яти степлерів різного калібру).
- Лінії контролю якості: Пости перевірки герметичності виробів, де потрібне багатоточкове підключення.
- Навчальні центри: Розведення повітря на навчальні столи для групи студентів.
Технічні характеристики
- Вхід: Внутрішня різьба 1/4"
- Виходи: 5 швидкознімних клапанів (мама)
- Максимальний тиск: 10 бар
- Матеріал корпусу: Алюміній
- Конфігурація: Лінійна (5 в ряд)
Експертна думка (Inside e-1.com.ua)
Скажу як є: п'ять виходів на вході 1/4 дюйма — це ризик "повітряного голодування". Інженерний нюанс: пропускна здатність вхідного отвору фізично обмежена. Якщо ви підключите сюди п'ять пневмодрилів і увімкнете їх одночасно — вони просто зупиняться. Ця "гребінка" розрахована на інструменти з малою витратою повітря (аерографи, продування, скобозабивні пістолети) або на почергову роботу.
Порада сервісу: Вага цієї конструкції в зборі з п'ятьма шлангами — критична для дрібної різьби. Якщо ви вкрутите цей блок у пластикову трубу і залишите висіти — через місяць він виламає з'єднання під власною вагою та вібрацією. Кріпіть алюмінієвий корпус до стіни або столу жорстко, через хомути або наскрізні болти (у тілі є монтажні отвори, якщо немає — можна акуратно засвердлити між камерами). Алюміній має бути нерухомим.
