У павутині кабелів за зварювальним постом помилитися простіше простого. Якщо ви переплутаєте газову магістраль з водяною, пальник просто «плюне» водою у ванну. Це неприємно, але можна виправити. А ось якщо переплутати подачу холодної рідини зі зворотною магістраллю гарячої, ефективність теплознімання впаде на 30-40%. Мідна струмопровідна жила перегріється, ізоляція попливе. Щоб зварювальник не грав у вгадайку, інженери ввели кольорове кодування. Синій — це холод.

Маркування та хімія ущільнень

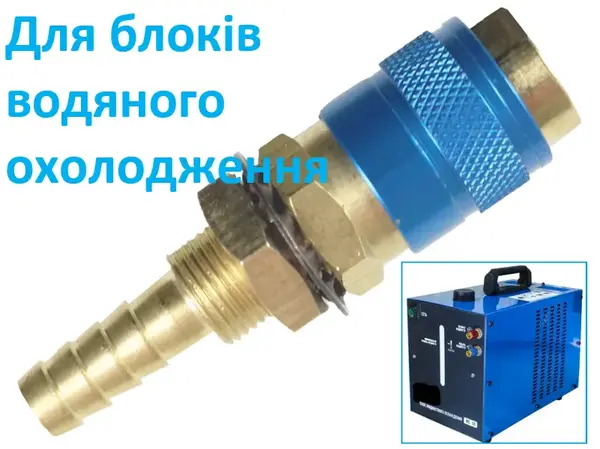

Ця муфта — не просто шматок латуні, пофарбований у синій колір. Це маркер безпеки. Анодоване кільце на замку чітко сигналізує: тут лінія подачі охолодженої рідини (Water IN) або нейтрального газу. В умовах поганої освітленості цеху або задимленості ви не витрачаєте час на відстеження шланга до самого кулера.

Всередині стоїть подвійне ущільнення. Чому подвійне? Тому що етиленгліколь — рідина текуча і підступна. Одинарний O-ring при частому стикуванні/розстикуванні (зміні пальників) зношується і починає «сопливити». Тут система дубльована. Латунний корпус точиться з цільної заготовки, а не відливається, що виключає пори в металі. Геометрія «ялинки» під 9 мм (внутрішній діаметр шланга) розрахована на високий тиск помпи БВО, щоб шланг не зірвало навіть при засміченні каналів пальника.

Приклади використання (Сценарії)

• Підключення блоку рідинного охолодження (БВО): Установка на порт подачі холодної води з кулера в пальник.
• Розводка захисних газів: Деякі стандарти використовують синій колір для маркування Аргону (Ar), щоб відрізняти його від суміші або CO2.
• Ремонт панельних гнізд: Заміна зношених штатних роз'ємів на інверторах і напівавтоматах промислового класу.

Технічні характеристики

• Тип: Швидкознімна муфта (гніздо)
• Маркування: Синя (Cold/Water)
• Діаметр «ялинки»: 8-9 мм (під шланг 9 мм)
• Зовнішній діаметр виходу: 18 мм
• Матеріал: Латунь
• Робоче середовище: Рідина / Інертний газ

Експертна думка (Inside e-1.com.ua)

Часто запитують: «Чи можна ставити синю муфту на червону лінію?» Фізично — так, вони ідентичні за геометрією. Технологічно — це диверсія. Я бачив, як механіки плутали контури, і пальник TIG на 300 Ампер згорав за зміну, тому що в нього подавали вже гарячу воду зі зворотної магістралі. Інженерний нюанс: накатка на синій гільзі тут глибока і чіпка. Це зроблено спеціально для роботи у зварювальних крагах. Гладку муфту в рукавичках ви просто не відклацнете. Порада сервісу: використовуйте синій колір суворо для лінії «Холод» (вихід з кулера). Це міжнародний стандарт. Якщо у вас вся система зібрана на однакових латунних роз'ємах — замініть їх на кольорові. Ціна копійчана, а ризик помилки зводиться до нуля. І так, не забувайте змащувати гумові кільця силіконом хоча б раз на місяць — «на суху» вони довго не живуть.
