Зварювання на струмах 300+ Ампер — це боротьба з теплом. Ми охолоджуємо струмопровідну жилу, щоб вона не розплавилася всередині шлейфу. Але рідина, що забрала тепло від голови пальника, повертається в кулер гарячою. Саме для цього контуру — "обратки" — і створено червоне маркування. Якщо переплутати потоки і подати гарячу воду на вхід, ККД системи впаде, а кераміка сопла може тріснути від термошоку.
Термодинаміка та кольорова навігація

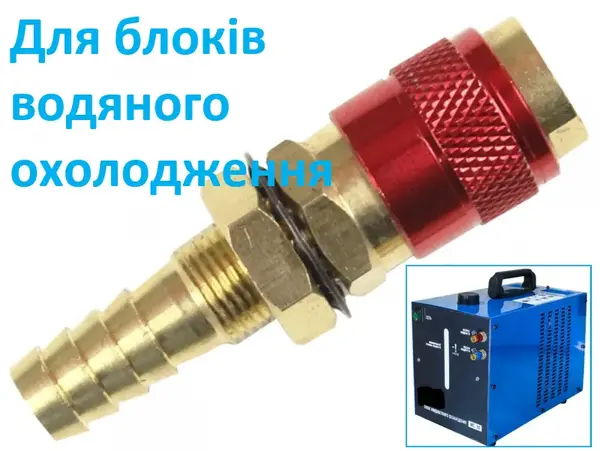

Червоне анодоване кільце — це сигнал "Обережно, гаряче". На відміну від синьої лінії подачі, червона муфта працює в більш агресивних умовах. Розігрітий антифриз має більшу проникаючу здатність (текучість), тому вимоги до геометрії запірного клапана і якості гумових ущільнень тут вищі. Латунний корпус цієї моделі має достатню теплоємність, щоб не деформуватися при постійних циклах нагрівання/остигання.
Конструктив "ялинки" розрахований на шланг 9 мм. Це стандарт де-факто для промислових БВО (блоків водяного охолодження). Гребені штуцера мають гострий профіль кута атаки: шланг надівається із зусиллям, але стягнути його назад без розрізання практично неможливо. Це страховка від зриву магістралі під тиском помпи, який може досягати 3-4 Бар.
Приклади використання (Сценарії)
- Лінія повернення (Water OUT): Підключення шланга, що відводить гарячу рідину від пальника назад у радіатор кулера.
- Газові магістралі: У деяких старих європейських апаратах червоний колір використовується для маркування горючих газів або сумішей, але частіше — як альтернативний канал.
- Стендова збірка: Організація швидкороз'ємних з'єднань на автоматичних зварювальних порталах і тракторах.
Технічні характеристики
- Тип: Швидкознімна муфта (гніздо)
- Маркування: Червона (Hot/Return)
- Діаметр «ялинки»: 8-9 мм (під шланг 9 мм)
- Діаметр вихідного отвору (зовн/внутр): 18 / 9 мм
- Матеріал корпусу: Латунь
- Довжина: 62 мм
Експертна думка (Inside e-1.com.ua)
Я завжди кажу зварювальникам: "Дивись на колір, бережи руки". Червона муфта на панелі кулера — це точка виходу окропу (умовно, звичайно, але 60-70 градусів там буває легко). Що всередині: пружина замка тут жорстка. Це не мінус, це необхідність. Щоб розімкнути контур, потрібен чіткий акцентований рух. Випадково зачепивши рукавом, ви шлейф не відстібнете. Інженерний нюанс: багато хто ставить на шланг гвинтові хомути з автомагазину. Це помилка. Гвинтовий замок перетискає шланг овалом, залишаючи мікрощілини для течі гарячого антифризу. Використовуйте або Oetiker (вушкові), або якісні пружинні хомути постійного тиску. Латунь штуцера тут товстостінна, вона витримає будь-яке опресовування.
Це надійний вузол. Поставили, заклацнули і забули до наступної профілактики кулера.
