Спроба накрутити гайку з кроком 1.25 на болт з кроком 1.5 завжди закінчується однаково: зрізаною гранню, зіпсованою деталлю та простоєм техніки. На око відрізнити метричний стандарт від дюймового чи трубного практично неможливо. Особливо, коли різьба "літня" і вкрита шаром окислів. Щуп — єдиний спосіб зрозуміти, який мітчик чи плашку брати до рук.
Геометрія профілю та контроль "на просвіт"

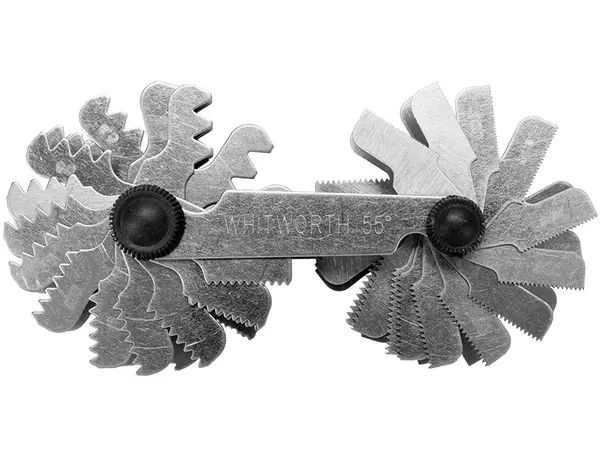

У цьому наборі поєднані два ворогуючі всесвіти механіки: Метрика (Metric) та Дюйми (Whitworth). Головне тут — не просто крок (відстань між вершинами), а кут при вершині профілю. Це критично.
Метричний шаблон має кут 60°, а дюймовий стандарт Вітворта — 55°. Якщо ви спробуєте виміряти дюймовий болт метричним шаблоном, він може співпасти за кроком, але "ляже" на гребені, залишивши зазор унизу. Правильний замір робиться тільки на просвіт: пластина повинна лягти в різьбу щільно, перекриваючи світло повністю. 52 леза в цьому віялі перекривають 99% завдань, які можуть виникнути в автосервісі або при ремонті сантехніки.
Приклади використання (Сценарії)
- Токарі: Налаштування коробки подач верстата перед нарізкою нестандартної різьби під деталь у відповідь без креслень.
- Автомеханіки: Сортування кріплення "з відра" при збиранні двигуна, де плутати крок різьби шпильок ГБЦ або колектора неприпустимо.
- Сантехніки: Визначення типу різьби на старих фітингах (трубна циліндрична або конічна), щоб правильно підібрати ущільнення.
- Постачальники: Ідентифікація зношеного болта для замовлення точного аналога, а не "чогось схожого".
Технічні характеристики
- Кількість лез: 52 шт.
- Тип різьби 1: Метрична 60° (Metric).
- Діапазон (Метрика): 0.25 - 6.0 мм.
- Тип різьби 2: Дюймова 55° (Whitworth / BSW).
- Діапазон (Дюйми): 4 - 62 нитки на дюйм (TPI).
- Матеріал: Загартована сталева пластина.
Експертна думка (Inside e-1.com.ua)
На відміну від дешевих "штамповок" з м'якої жерсті, тут відчувається нормальна пружиниста сталь. Ми спеціально перевіряли: пластини не гнуться від випадкового зачеплення за виток. Конструктив: зверніть увагу на затискні гвинти з накаткою. Вони тримають пакет щільно, леза не бовтаються абияк, але при цьому висуваються без пасатижів. Часто на аналогах різьба цих гвинтів зривається в перший же місяць, тут вузол виглядає надійним.
Порада сервісу: ніколи не використовуйте різьбомір як інструмент для очищення різьби від бруду або іржі. Тонкі пластини (особливо з кроком 0.25-0.5) загартовані, вони крихкі на злам. Спочатку пройдіться металевою щіткою, продуйте, і тільки потім прикладайте шаблон. Це вимірювальний інструмент, а не шкребок. Для домашнього майстра, який раз на рік вішає полицю, набір надлишковий. Але для будь-кого, хто крутить гайки професійно, відсутність такої речі в кишені — це втрата часу та ризик запороти дорогу запчастину.
