Пневматика не вибачає роботи «на око». Якщо ви не знаєте точного тиску в магістралі, фарбопульт «плюватиметься», гайковерт — недотягуватиме болти, а шліфмашинка просто зупиниться під навантаженням. Цей прилад — ваші очі в системі стисненого повітря. Простий, залізний, осьовий.

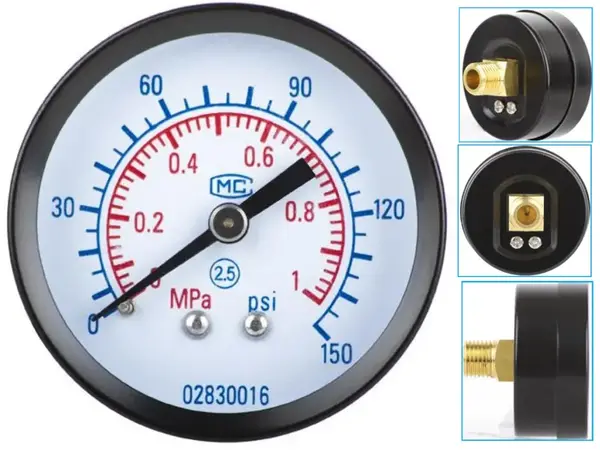

Осьове підключення: Геометрія має значення
Це не універсальна запчастина. Це модель з осьовим (тильним) розташуванням штуцера. Він призначений для встановлення в приладові панелі, шафи керування або специфічні блоки підготовки повітря, де різьбовий отвір дивиться прямо на оператора. Всередині — класична трубка Бурдона. Під тиском вона намагається випрямитися і тягне стрілку. Механізм старий як світ, але надійніший за електроніку в умовах гаражної вологості та перепадів температур. Корпус тут металевий, а не пластиковий, що критично при випадкових ударах шлангом.
Приклади використання (Сценарії)
- Ремонт блоків підготовки повітря: Заміна штатних манометрів на фільтрах-регуляторах, де гніздо розташоване фронтально.
- Збірка компресорних панелей: Врізка в лист металу на пульті керування фарбувальної камери або піскоструминного апарату. Радіальний манометр (штуцер знизу) туди просто не стане.
- Діагностика магістралі: Тимчасове встановлення в трійник для перевірки падіння тиску на довгій дистанції шланга.
Технічні характеристики
- Діапазон вимірювань: 0–10 Бар (0–150 PSI).
- Тип підключення: Осьове (штуцер ззаду по центру).
- Різьба: 1/4" (зовнішня).
- Матеріал штуцера: Латунь.
- Корпус: Метал.
Експертна думка (Inside e-1.com.ua)
Латунь проти силуміну — вічна битва. Тут штуцер латунний, і це добре. Він не закисає в сталевій різьбі і тримає ущільнення. Інженерний нюанс: різьба 1/4 дюйма — це підступний розмір. Багато хто плутає його з 1/8 (який тонший) або 3/8. Обов'язково перевірте посадкове місце штангенциркулем перед замовленням (зовнішній діаметр різьби 1/4" — близько 13 мм).
Порада сервісу: Ніколи не затягуйте манометр, тримаючись за корпус «циферблата». Ви звернете механізм усередині, і стрілка назавжди зависне на нулі або покаже погоду на Марсі. Крутити потрібно тільки ключем за латунний шестигранник біля основи штуцера. І не мотайте фум-стрічку в десять шарів — латунь м'яка, якщо перестаратися, різьба просто лусне при затягуванні.
