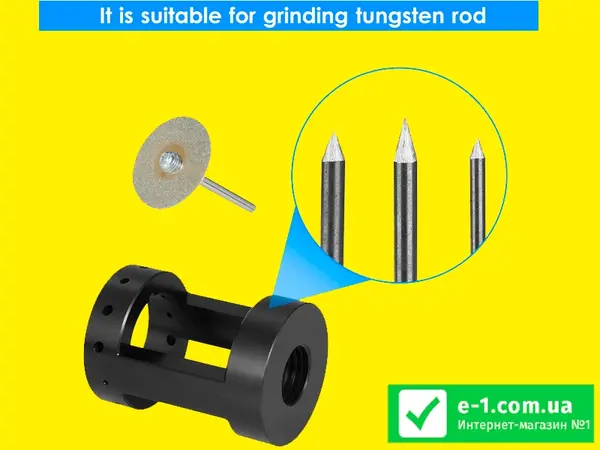

Геометрія катодної плями визначає все. Якщо ви заточили електрод "морквиною" на болгарці, не дивуйтеся, що дуга "танцює", а корінь шва непроварений. Для стабільної емісії електронів риски повинні йти суворо вздовж осі, а вістря має бути ідеально центрованим. Якщо квадратна насадка — це стаціонарний варіант для столу, то ця, кругла — вибір мобільності та ергономіки.
Радіальне компонування та ресурс алмазу
Головна проблема закритих точилок — вироблення диска в одній точці. Ви пхаєте електрод в той самий отвір, алмаз там "лисіє", і на вістрі з'являються канавки. Тут інженери застосували "револьверну" схему.

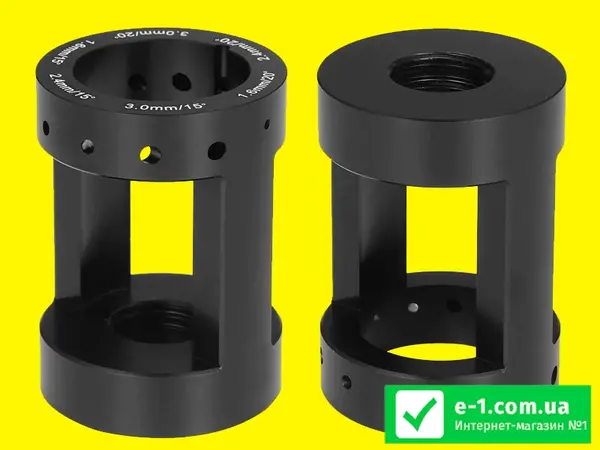

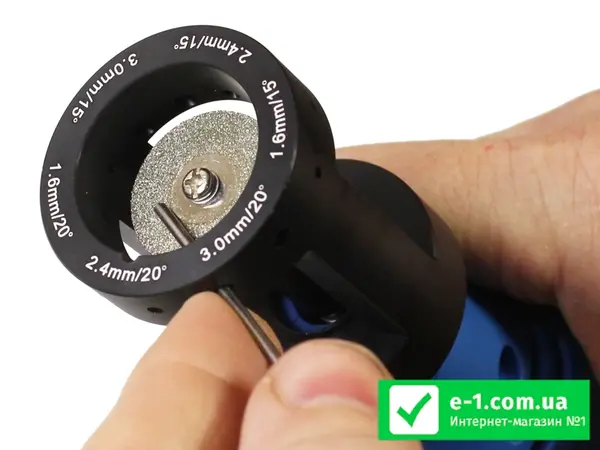

Корпус має 12 напрямних отворів, розташованих по колу. У чому фізика профіту? Отвори зміщені відносно один одного так, щоб потрапляти на різні доріжки алмазного диска.
- Економія розхідника: Коли абразив "сів" в одному секторі, ви просто вставляєте електрод у сусідній отвір того ж діаметру. Ви виробляєте ресурс диска на 100%, а не викидаєте його з "проїденою" смугою посередині.

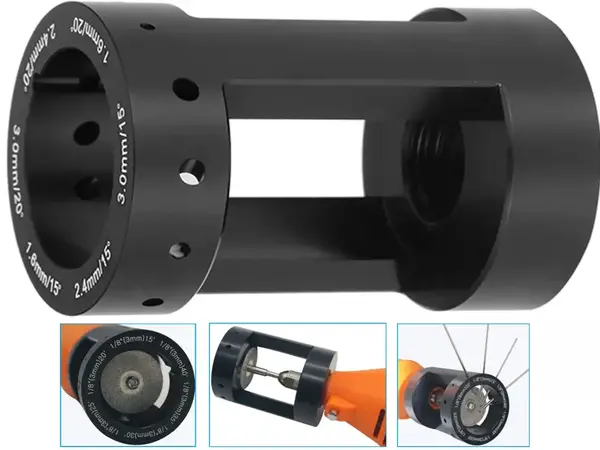

- Відкрита архітектура: Великі бічні вікна потрібні не для краси. Вони створюють турбулентний потік повітря від обертання валу, видуваючи вольфрамовий пил та охолоджуючи зону контакту. Ви бачите, як триває процес, і не перегріваєте кінчик до синяви.
Сценарії використання

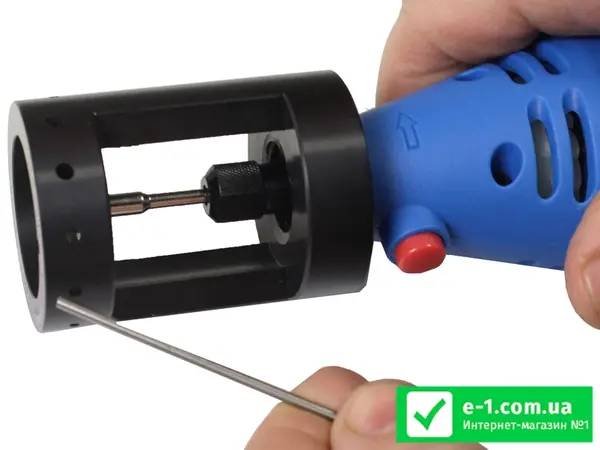

- Робота на монтажі: Циліндрична форма без гострих кутів. Вона не чіпляється за кишені розвантаження чи петлі інструментальної сумки.
- Аргонодугове зварювання трубопроводів: Коли потрібно часто переточувати електрод (торкання ванни в незручних позиціях), можливість швидко змінити "трек" на диску економить час на заміну абразиву.
- Точна механіка: Заточування електродів малих діаметрів (1.0 та 1.6 мм) для зварювання сильфонів або мембран.
Технічні характеристики
- Форм-фактор: Циліндр (Round Housing).
- Кількість напрямних: 12 шт (максимальний ресурс диска).
- Матеріал: Авіаційний алюміній (легке тепловідведення).
- Сумісність: Стандартне різьблення граверів (Dremel та аналоги).
- Діаметри електродів: Підтримка основних розмірів (1.6/2.4/3.0/3.2 мм).
- Контроль: Бічні вікна для візуалізації.
Експертна думка (Inside e-1.com.ua)
Я часто чую суперечку: "Квадратна чи кругла?". Відповідаю як практик. Квадратна краще стоїть на столі — її можна притиснути рукою. Кругла — компактніша і краще збалансована, якщо ви тримаєте гравер у висячому положенні. Вона менше вібрує за рахунок симетрії.
Інженерний нюанс: Багато хто забуває, що вольфрамовий пил радіоактивний (якщо це WT-20) і канцерогенний (будь-який інший). Відкритий корпус цієї насадки — це палиця з двома кінцями. Він чудово охолоджує, але пил летить на всі боки. Обов'язково надягайте респіратор та окуляри. Не здувайте пил з верстака, прибирайте вологою ганчіркою.

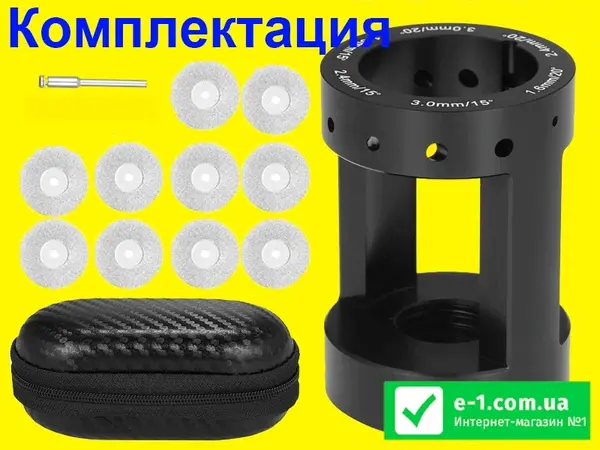

Порада сервісу: Всередині стоїть звичайний алмазний відрізний диск. Якщо він засалився алюмінієм (випадково зачепили корпус) або брудом — не поспішайте викидати. Пройдіться по ньому пару секунд звичайним шматком силікатної цеглини або абразивним бруском — він розкриє нові зерна алмазу.
