У TIG-зварюванні є деталі, про які згадують лише тоді, коли дуга починає «гуляти», а вольфрам вивалюється з головки прямо у зварювальну ванну. Цей вузол знаходиться у найгарячішій зоні пальника, прихований під керамічним соплом. Поки зварювальник стежить за швом, тут відбуваються критичні температурні процеси, що руйнують метал зсередини.
Вузол струмознімання та теплова втома
Завдання цієї деталі здається примітивним — тримати цангу з електродом. Але на практиці це головний струмопровідний елемент усієї головки. Зварювальний струм 100-200 Ампер проходить через різьбове з'єднання саме сюди, а потім передається на вольфрам. Будь-яке забруднення різьблення, недокручування або, навпаки, перетяжка створюють мікрозазор. Там, де є зазор при високому струмі, виникає паразитний опір.
Опір породжує тепло. Вузол перегрівається не від дуги, а від поганого контакту. Цикли «нагрів-охолодження» (від 20 до 300 градусів і назад) призводять до того, що мідь «пливе». Геометрія отворів деформується, різьблення прикипає до головки пальника, а дифузорні отвори для виходу аргону змінюють форму, порушуючи ламінарність потоку. Саме тому корпус цанги — це витратний матеріал, а не вічна деталь.
Приклади використання (Сценарії)
- Монтаж трубопроводів з нержавіючої сталі: Робота на струмах 90-110А електродом 2.4 мм. Тривале навантаження веде до поступового вигоряння різьблення, навіть якщо зовні деталь виглядає цілою.
- Зварювання алюмінієвих картерів (AC/DC): Змінний струм дає колосальне теплове навантаження на голову пальника. Корпус цанги тут працює як радіатор, відводячи тепло від цангового затискача.
- Ремонтні майстерні: Часта зміна вольфраму та перестановка кераміки зношують різьблення механічно. Зношене різьблення = поганий контакт = нестабільна дуга.
Технічні характеристики

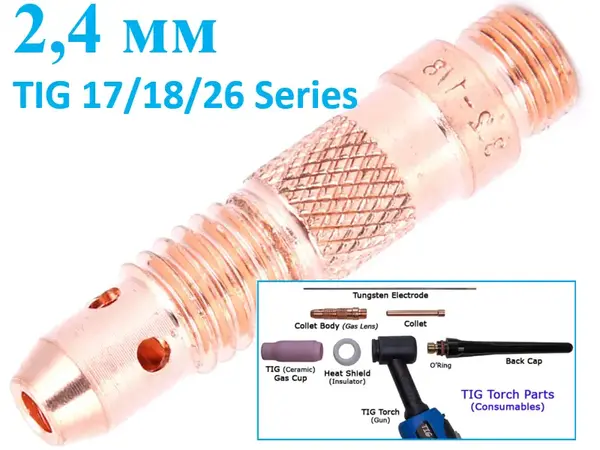

- Тип деталі: Корпус цанги стандартний
- Сумісність із пальниками: Серії WP-17, WP-18, WP-26
- Діаметр вольфрамового електрода: 2,4 мм
- Матеріал: Телурова мідь (Tellurium Copper)
Експертна думка (Inside e-1.com.ua)
Я бачив сотні пальників, викинутих через те, що копійчаний корпус цанги прикипів до головки «намертво». Це відбувається непомітно. Спочатку трохи гірше запалюється дуга, потім гріється ручка, а потім ви берете плоскогубці, щоб відкрутити деталь, і зриваєте різьблення на самому пальнику. Інженерний нюанс: телурова мідь тут використовується не для краси, а заради високої електропровідності під час нагрівання. Звичайна латунь на таких струмах перетворилася б на пластилін за тиждень.
Порада сервісу: Ніколи не затягуйте корпус цанги ключем «до хрускоту». Мідь м'яка, вона тягнеться. Як тільки різьблення потягнеться, контакт погіршиться, і вузол згорить швидше. Закручуйте від руки щільно, але без фанатизму. І тримайте в запасі 3-4 штуки. Коли ця деталь вийде з ладу в п'ятницю ввечері посеред відповідального шва, ви подякуєте собі за запасливість.
Міняйте їх превентивно, як тільки різьблення потемніло або втратило блиск — це заощадить вам сам пальник.
