Намагатися відрізнити на око крок 11 ниток від 12 — це вірний спосіб зірвати фітинг. Особливо у старій сантехніці чи гідравліці, де панує стандарт Вітворта. Штангенциркуль тут не помічник — він покаже зовнішній діаметр, але не профіль зуба. Щоб не гадати і не бігати до токаря з кожним болтом, потрібен еталон.
Геометрія 55° та нержавійка AISI 430

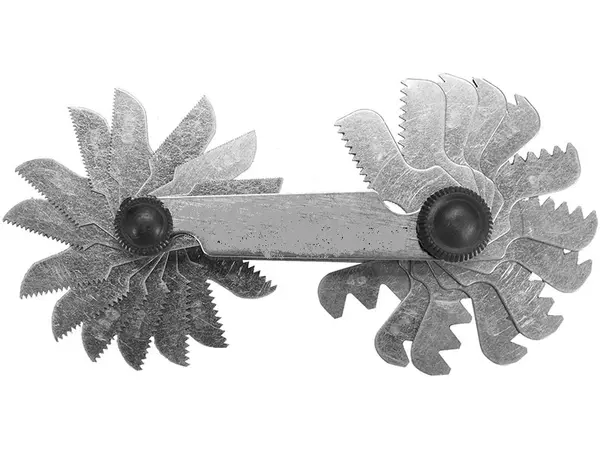

Головна пастка для новачка — плутанина між метрикою (60°) та дюймом (55°). Цей інструмент — чистокровний "британець" за стандартом Whitworth. Кут при вершині — строго 55 градусів. Якщо лезо лягло в різьбу без просвіту — це воно. Якщо хитається — шукайте далі. Матеріал шаблонів — нержавіюча сталь 430. Це феритна нержавійка: вона магнітна, жорстка і, на відміну від дешевої "сиром'ятини", має пружинні властивості. Леза не гнуться при першому замірі в тісному колодязі двигуна. Шкала вигравіювана, а не нафарбована, тому цифри читаються навіть після купання у відпрацьованому мастилі.
Приклади використання (Сценарії)
- Сантехніки та газовики: Ідентифікація старих дюймових трубних різьб на згонах, муфтах та фітингах під час ремонту комунікацій.
- Токарі: Швидка перевірка налаштування кроку верстата перед нарізкою довгої партії шпильок.
- Механіки спецтехніки: Підбір болтів для "американців" та "англійців" (JCB, CAT), де дюймове кріплення — норма життя.
Технічні характеристики
- Тип різьби: Дюймова Whitworth (BSW/BSF)
- Кут профілю: 55°
- Діапазон вимірювань: 4–62 нитки на дюйм (TPI)
- Кількість лез: 28 шт.
- Розмірний ряд: 4, 4.5, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 22, 24, 25, 26, 28, 30, 32, 36, 40, 48, 60, 62
- Матеріал: Нержавіюча сталь 430
Експертна думка (Inside e-1.com.ua)
З досвіду скажу: найчастіше цей шаблон купують після того, як вже зіпсували дорогу деталь, намагаючись вкрутити метричний болт у дюймову гайку. Не повторюйте цих помилок. Конструктив: мені подобаються тут затискні гвинти з накаткою. Вони дозволяють затягнути пакет так, щоб потрібне лезо стирчало жорстко, а решта не випадали під власною вагою. Це зручно, коли лізеш однією рукою кудись під колектор. Порада сервісу: це вимірювальний прилад, а не пилка для нігтів. Не намагайтеся "прочистити" їм забиту брудом різьбу. Тонкі леза (особливо на 60-62 нитки) для цього не призначені, погнете гребінку — інструмент на викидання. Прикладайте ніжно, дивіться на просвіт.
