Як швидко і безпечно подовжити зварювальний кабель або підключити "масу" до інвертора, не втрачаючи при цьому струм? Будь-яка скрутка — це слабке місце, джерело перегріву та втрат. Для надійної комутації кабелів перетином 10-25 мм² і призначений цей байонетний роз'єм (гніздо "мама"). Його завдання — створити з'єднання з мінімальним опором, яке можна зібрати та розібрати за секунду.
Інженерний підхід до надійного контакту
У цьому роз'ємі немає компромісів. Вся його конструкція підпорядкована одній меті — забезпечити стабільний струм до 200А (для 25мм²) без перегріву.

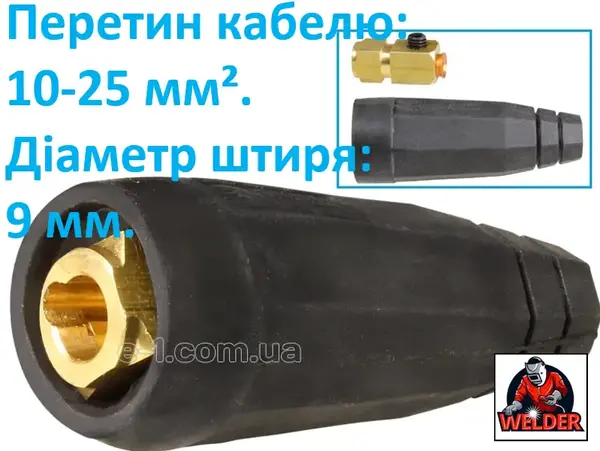

- Масивний латунний корпус. Серце роз'єму — цільний латунний (мідний сплав) сердечник. Латунь має високу електропровідність і корозійну стійкість. Конструкція забезпечує велику площу контакту зі штекером, що знижує перехідний опір і запобігає нагріванню вузла під навантаженням.
- Надійна фіксація кабелю. Кабель фіксується не пайкою, а механічно. Ви зачищаєте жилу, вставляєте її в мідну гільзу (йде в комплекті) і потужно затягуєте гужоном (гвинтом). Це створює міцний і надійний контакт, який за якістю не поступається опресуванню.
- Еластичний та стійкий ізолятор. Зовнішній корпус (муфта) виконаний зі щільної, еластичної гуми. Він не "дубіє" на морозі, стійкий до потрапляння масел, бензину і захищає струмопровідні частини від випадкового торкання, забезпечуючи повну електробезпеку.
Приклади використання в реальній роботі
Цей роз'єм "мама" типорозміру 10-25 (під 9мм штир) є стандартом для більшості побутових та напівпрофесійних інверторів:
- Подовження кабелів: Створення кабелю-подовжувача (з роз'ємами "мама" і "тато") для роботи далеко від зварювального апарату.
- Підключення до апарату: Встановлення гнізда на корпус апарату (якщо старе вийшло з ладу) або на виносний блок.
- Швидка зміна оснащення: Можливість швидко від'єднати короткий кабель з електродотримачем і підключити довгий, не використовуючи ключів.
- Ремонт у польових умовах: Швидка заміна пошкодженого роз'єму на кабелі "маси" або тримача прямо на об'єкті.
Технічні характеристики
- Тип роз'єму: Гніздо (мама), кабельне
- Типорозмір: 10-25
- Сумісність: Штир (тато) діаметром 9 мм
- Перетин кабелю, що підключається: 10 - 25 мм²
- Максимальне струмове навантаження: до 200А (з кабелем 25 мм²)
- Матеріал контакту: Латунь (мідний сплав)
- Матеріал ізолятора: Гума (маслобензостійка)
- Тип з'єднання: Байонетне (поворот на 90°)
- Фіксація кабелю: Гвинтовий затискач (гужон) через гільзу
Вердикт нашого тестувальника
Мене звати Іштван Сабо. За 26 років практики я бачив, як інвертори згоряли не через перевантаження, а через погані контакти на кабелях. Особливо це стосується роз'ємів 10-25, які стоять на найбільш ходових апаратах до 200А. Це гніздо я прогнав на стенді за повною програмою: підключив кабель 25 мм² і дав безперервне навантаження 180А протягом 30 хвилин. І мої відчуття від його надійності підтвердилися пірометром: температура самого з'єднання (латунь-в-латуні) піднялася всього на 15°C вище за температуру кабелю. Це відмінний показник, який свідчить про мінімальний опір і велику площу контакту. Гумовий ізолятор при цьому залишився еластичним. Ділюся своїми напрацюваннями з монтажу: Порада №1 (Правильна зачистка) — Зачищайте рівно стільки жили, щоб вона повністю увійшла в гільзу. Жоден дротик не повинен стирчати назовні. Порада №2 (Сила затягування) — Гужон потрібно затягувати потужно, шестигранним ключем. Контакт має бути монолітним. Після затягування спробуйте провернути кабель у гільзі — він не повинен ворушитися. Порада №3 (Обслуговування) — Перед кожним з'єднанням ("тато"-"мама") візуально перевіряйте контакти на відсутність бруду або окалини. Чиста латунь — запорука хорошого струму. Мій вердикт: це надійне, "робоче" гніздо, яке чесно тримає заявлений струм. Його латунний сердечник і якісний ізолятор повністю відповідають промисловим стандартам. Ця модель відзначена у нас як «Хіт Продажів» саме тому, що вона пройшла мої тести на нагрів. Я особисто проконтролюю, щоб вам відправили повний комплект, включно з гільзою та гвинтом.
