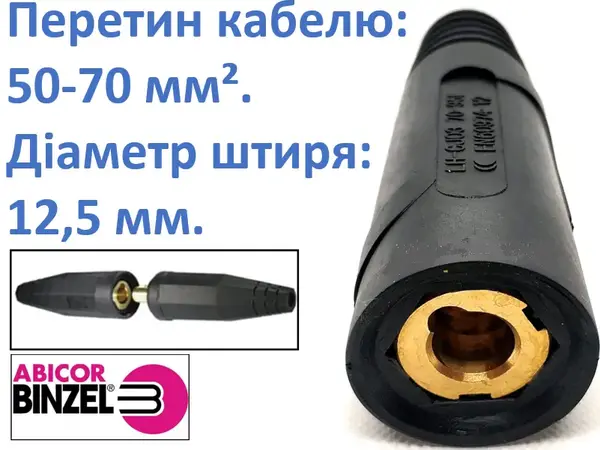

Закон Ома обдурити не можна. Якщо на зварювальному посту зникає потужність, не поспішайте звинувачувати інвертор чи мережу. Найчастіше ампери губляться в «пляшковому горлечку» — поганому контакті кабельного роз'єму. Дешева латунь гріється, опір зростає, дуга починає «захлинатися». У підсумку ви грієте вулицю, а не зварювальну ванну. Це оригінальне гніздо Abicor Binzel створено, щоб передавати струм, а не генерувати тепло.
Геометрія контакту та захист від провороту
У чому проблема більшості китайських копій? В економії металу. Тут же інженерний розрахунок на граничні навантаження. Сердечник виконаний з масивної латуні з прецизійною обробкою. Площа контакту між штирем (татом) і цим гніздом (мамою) розрахована так, щоб перехідний опір був нижчим, ніж у самого мідного кабелю перетином 70 мм². Струм тече там, де легше. Тут йому легше пройти через з'єднання, ніж через дріт.
Другий момент — фіксація. Усередині гумового корпусу захований квадратний профіль-замок. Латунна вставка входить в нього намертво. Коли ви із зусиллям прокручуєте кабель, замикаючи байонет, навантаження йде на гуму, а не на жили кабелю. Сердечник не провернеться всередині ізолятора. Це виключає перекручування і обрив мідних жил біля основи гільзи — типову смерть зварювальних «хвостів».
Приклади використання (Сценарії)
- Повітряно-дугове стругання (Gouging): Підключення зворотного кабелю («маси») при роботі вугільними електродами. Струми там дикі, 350-400А постійно. Звичайний роз'єм плавиться за 20 хвилин, цей тримає зміну.
- Суднобудування: Збірка довгих силових ліній (по 50-100 метрів) для зварювання корпусів. На такій довжині кожен зайвий Ом опору в стику садить напругу. Binzel мінімізує втрати.
- Важкі напівавтомати (MIG/MAG): Оснащення промислових постів Lincoln або Fronius, що працюють дротом 1.2–1.6 мм у 2-3 зміни без зупинки на охолодження.
- Польовий ремонт: Підключення до дизельних зварювальних агрегатів, де вібрація і бруд вбивають кволі з'єднання.
Технічні характеристики
- Бренд: Abicor Binzel (Німеччина)
- Тип роз'єму: Гніздо (мама), кабельне, силове
- Стандарт безпеки: EN 60974-12
- Типорозмір: 50-70
- Сумісність: Штир (тато) діаметром 12.5 мм
- Перетин кабелю, що підключається: 50 - 70 мм²
- Максимальне струмове навантаження: 400А
- Матеріал контакту: Латунь (прецизійна обробка)
- Матеріал ізолятора: Термостійкий еластомер (TPE)
Експертна думка (Inside e-1.com.ua)
Ми тримаємо ці роз'єми не для краси, а для тих, хто втомився міняти оплавлений пластик раз на місяць. Інженерний нюанс: зверніть увагу на матеріал ізолятора. Це TPE (термоеластопласт), а не дешевий ПВХ або бакеліт. На морозі він не «дубіє» і не тріскається при ударі об бетонну підлогу, а при нагріванні кабелю не тече, як пластилін. Це важливо для монтажників, які працюють на вулиці взимку.
Порада сервісу: при монтажі кабелю 70 мм² обов'язково використовуйте мідну фольгу або гільзу для опресування перед затягуванням гвинта. Гвинт тут потужний, під шестигранник, але якщо затягнути його прямо в «пучок» жил, він переріже частину провідників, і контакт ослабне через тиждень. Опресуйте кінець — і забудьте про вузол на роки. Струм не пробачає недбалості.
Це не побутова іграшка для інвертора на 160А. Це промисловий стандарт. Якщо у вас кабель тонше 35 квадратів — він сюди просто не затиснеться нормально, візьміть модель молодшу. А для серйозних струмів альтернатив мало.
