Коли ваш зварювальний апарат видає 250-300 ампер, а перетин кабелю досягає 35 або 50 мм², стандартні роз'єми 10-25мм² стають вузьким місцем. Вони миттєво перегріваються, плавляться і призводять до колосальних втрат потужності. Для роботи з потужними інверторами, напівавтоматами і "товстими" силовими кабелями необхідний відповідний силовий роз'єм. Це гніздо "мама" (типорозмір 35-50) створено саме для таких високих навантажень.
Силовий стандарт: Інженерні рішення для 300А
Його надійність — це не маркетинг, а чиста фізика. Роз'єм, розрахований на 300 ампер, конструктивно відрізняється від своїх "молодших" версій за ключовими параметрами.
- Збільшена площа контакту. Стандарт 12.5 мм (фактичний внутрішній діаметр 13 мм) забезпечує значно більшу площу контакту зі штекером у порівнянні з 9-мм роз'ємами. Це кардинально знижує перехідний опір і, як наслідок, нагрівання всього вузла.
- Потужний латунний сердечник. Весь струмопровідний елемент відлитий з цільної латуні. Він здатний без перегріву пропускати тривалі струмові навантаження, що критично для кабелів перетином 35, а тим більше 50 мм².
- Посилений гвинтовий затискач. Кабель такого масивного перетину вимагає відповідної фіксації. Тут використовується глибокий "колодязь" і потужний гужон, який через латунну гільзу надійно притискає всі жили, створюючи монолітний і високопровідний контакт.
Приклади використання в реальній роботі
Цей типорозмір 35-50 (12.5 мм) — промисловий стандарт для професійного обладнання, що працює на високих струмах:
- Потужні інвертори та напівавтомати: Пряме підключення кабелів "маси" та електродотримача до апаратів зі струмом 250-300А і вище.
- Збірка силових подовжувачів: Створення довгих (20-50 метрів) зварювальних ліній, де кабель 35-50 мм² використовується для компенсації падіння напруги.
- Плазмове різання (CUT): Цей роз'єм часто використовується для підключення кабелю "маси" на апаратах плазмового різання, що вимагають стабільного контакту.
- Заміна та модернізація: Встановлення на обладнання, де штатні роз'єми 10-25 не справляються з навантаженням і надмірно перегріваються.

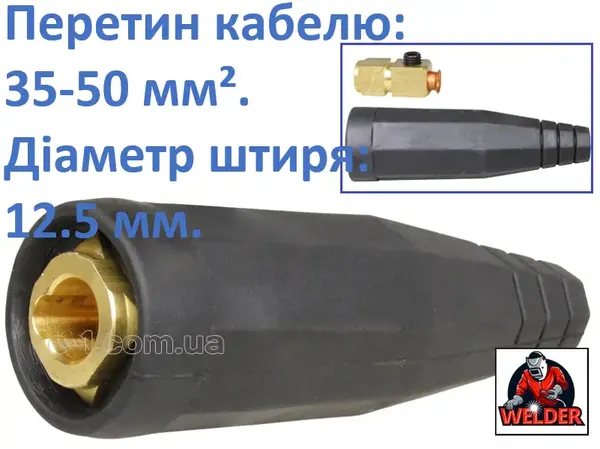

Технічні характеристики
- Тип роз'єму: Гніздо (мама), кабельне
- Типорозмір: 35-50
- Сумісність: Штир (тато) діаметром 12.5 мм
- Перетин кабелю, що підключається: 35 - 50 мм² (допустимо від 25 мм²)
- Максимальне струмове навантаження: 250А (з кабелем 35 мм²), 300А (з кабелем 50 мм²)
- Матеріал контакту: Латунь (мідний сплав)
- Матеріал ізолятора: Гума (маслобензостійка)
- Тип з'єднання: Байонетне (поворот на 90°)
- Фіксація кабелю: Гвинтовий затискач (гужон) через гільзу
Вердикт нашого тестувальника
Мене звати Іштван Сабо. Я завжди кажу: реальну потужність зварювального апарату визначає не електроніка, а його найслабша ланка. І найчастіше це саме роз'єм. Цей "силовий" 35-50 я тестував по-дорослому: підключив 50-й кабель і прогнав на баластному навантаженні струм 280А протягом 20 хвилин. Це дуже жорсткий тест. І об'єктивні виміри підтвердили клас роз'єму: наш тепловізор показав, що сам роз'єм гріється навіть *менше*, ніж кабель. Температура в точці контакту "тато-мама" була 62°C, в той час як кабель вже прогрівся до 65°C. Це означає, що перетин латуні і площа контакту підібрані з інженерним запасом. Пара професійних порад для цього "важковаговика": Порада №1 (Робота з 50мм²) — Щоб якісно обжати 50-й кабель, зачищену жилу краще злегка скрутити. Так вона щільніше увійде в гільзу, і гвинт притисне її рівномірно по всій площі. Порада №2 (Монтаж ізолятора) — Кабель 35-50мм² дуже жорсткий. Спочатку протягніть кабель через гумову муфту, і тільки *потім* монтуйте латунний сердечник. У зворотному порядку ви ризикуєте пошкодити ізолятор. Порада №3 (Фіксація) — У цього роз'єму дуже щільна посадка, що необхідно для 300А. При з'єднанні повертайте штекер до чіткого клацання фіксатора. Мій вердикт: це чесний силовий роз'єм для великих струмів. Він створений для важкої роботи, де 200А — це тільки початок. Він пройшов мій найжорсткіший тест на нагрів і відзначений як «Хіт Продажів» не дарма. Я особисто проконтролюю, щоб вам відправили повний комплект для монтажу цього потужного гнізда.
