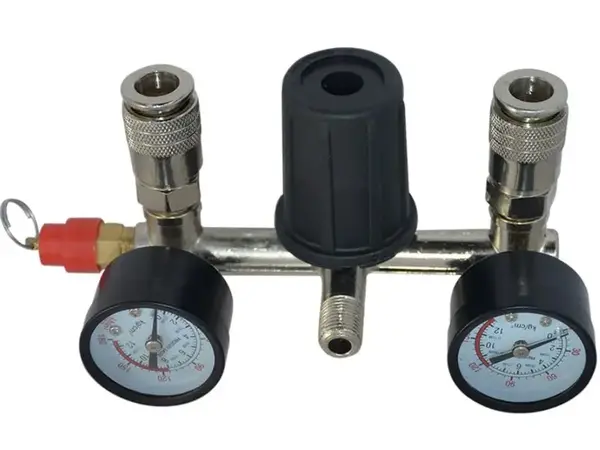

Найчастіша поломка бюджетних компресорів — це не клин поршня, а тріщина в силуміновому колекторі. Досить випадково смикнути за шланг або перетягнути різьблення, і вузол розсипається. Шукати оригінальну запчастину довго і безглуздо (вона зламається так само). Цей модуль — універсальний "донор". Ви скручуєте стару розбиту голову і ставите цей блок. П'ять хвилин роботи гайковим ключем, і компресор знову в строю.
Конструктив: Регулювання та Безпека в одному корпусі
Це не просто розгалужувач. Це повноцінний пульт управління пневматикою. Усередині литого корпусу стоїть мембранний редуктор.
Навіщо він потрібен? У ресивері тиск "гуляє" від 6 до 8 (або 10) атмосфер залежно від циклу накачування. Для фарбопульта або пневмошліфмашинки такі скачки згубні — будуть "плювки" і плаваючі оберти. Центральна рукоятка цього вузла затискає мембрану і видає на виходи рівно стільки, скільки ви виставили. Хоч 2 бари, хоч 6. Стабільно.
Другий критичний елемент — аварійний клапан (червоне кільце збоку). Якщо автоматика компресора "зійде з розуму" і не відключить двигун, цей клапан механічно відкриється і скине тиск, рятуючи ресивер від вибуху. Це ваша страховка.
Сценарії застосування
- Реанімація "китайців": Ідеально підходить для заміни штатних колекторів на компресорах об'ємом 24-50 літрів з виходом 1/2 дюйма.
- Збірка саморобок: Якщо ви варите компресор з газового балона і компресора від холодильника (або ЗІЛа), цей вузол закриє питання обв'язки. Не потрібно паяти труби і шукати перехідники.
- Поділ ліній: Наявність двох виходів дозволяє підключити відразу два інструменти (наприклад, продувний пістолет і підкачку шин), не перетикаючи шланги.
Технічні характеристики
- Приєднання до ресивера: Різьба зовнішня 1/2"
- Діапазон регулювання тиску: 0 - 12 Бар
- Кількість виходів: 2 шт (швидкознімні з'єднання)
- Контроль тиску: 2 манометри (тиск у ресивері та тиск на виході)
- Безпека: Вбудований запобіжний клапан (червоне кільце)
- Матеріал корпусу: Литий сплав
Експертна думка (Inside e-1.com.ua)
Буду коротким і чесним. Цей вузол зроблений з ливарного сплаву (схожий на ЦАМ або силумін). Це не сталь. Ніколи не тягніть його за корпус при монтажі! У нього є спеціальний шестигранник у нижній частині під ключ. Крутити потрібно тільки за нього. Якщо почнете закручувати, тримаючись за манометри або горизонтальну планку — він хрусне у вас в руках.
Інженерний нюанс: Багато хто запитує, чому два манометри показують різне. Так і має бути. Маленький (зазвичай) показує тиск всередині бака, великий — те, що йде в шланг після редуктора. Якщо ви закрутите регулятор в нуль, один манометр показуватиме 8 атм, а другий 0. Це не брак, це фізика роботи редуктора.
Порада сервісу: Швидкознімання тут стоять стандартні, бюджетні. Якщо ви працюєте в запиленому цеху, вони можуть почати "травити" через півроку. Хороша новина в тому, що вони змінні (на різьбленні 1/4"), і їх завжди можна поміняти на сталеві, не змінюючи весь блок.
Це ремонтний комплект. Дешевий, функціональний, але вимагає ніжних рук при встановленні.
