Втрата захисту — це смерть шва. Ви можете виставити ідеальну індуктивність, купити дорогий дріт ER70S-6, але якщо на вході в апарат підсмоктує повітря, ванна закипить. Фізику дифузії газів не обдуриш. Пластикові конектори, які йдуть у комплекті з бюджетними напівавтоматами, часто тріскаються від вібрації кулера вже через півроку. Тут підхід інший. Чесна латунь.
Металознавство вузла та геометрія "ялинки"
Чому латунь, а не сталь? Корозійна стійкість. У зварювальному цеху вологість, перепади температур, а якщо ви використовуєте цю муфту для блоку рідинного охолодження (БРО), то там циркулює спиртова суміш або вода. Сталь заіржавіє і заб'є продуктами розпаду канали пальника. Латунь інертна. Вона м'якша, що забезпечує щільну посадку у відповідній частині ("мамі") без задирів.

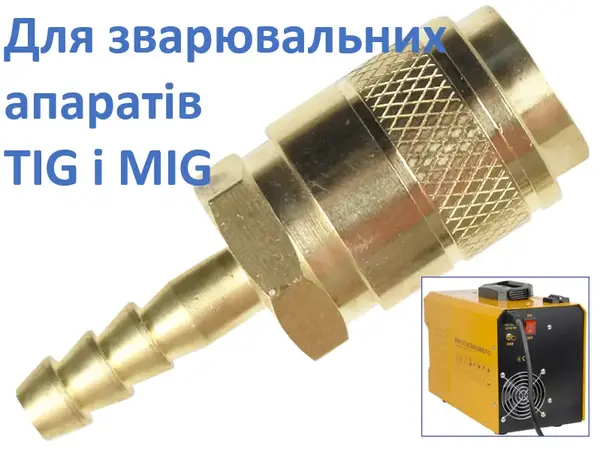

Профіль штуцера — класична «ялинка» (barb fitting) під шланг із внутрішнім діаметром 6 мм. Зверніть увагу: гребені мають гостру кромку, спрямовану проти стягування. Шланг натягується із зусиллям, гума «обтікає» метал, створюючи лабіринтне ущільнення. Зірвати таке з'єднання випадково, зачепившись ногою за кабель-пакет, практично неможливо. Шланг порветься швидше, ніж злізе з цього штуцера.
Сценарії використання (Газ та Вода)
Ця деталь — стандарт де-факто для задніх панелей більшості сучасних інверторів (Jasic, Welding Dragon та аналогів):
- Подача захисного газу: Підключення балона з Аргоном або Зварювальною сумішшю (Ar+CO2) до апарату. Латунь тримає тиск редуктора без деформації.
- Системи охолодження (Water Cooler): Організація циркуляції тосолу в пальниках TIG (WP-18, WP-20) або потужних MIG-рукавах. Тут герметичність критична: пішла вода — згоріла силова жила пальника за $200.
- Мобільні пости: Швидка зміна газів. Якщо вранці варите алюміній (чистий Аргон), а ввечері «чорнуху» (Вуглекислота), перекручувати хомути на редукторі довго. Швидкознімач вирішує питання за секунду.
Технічні характеристики
- Тип з'єднання: Швидкознімний штекер ("тато")
- Матеріал: Латунь
- Діаметр штуцера (під шланг): 6 мм
- Загальна довжина: 50 мм
- Призначення: Інертні гази, охолоджуюча рідина
- Сумісність: Панельні гнізда TIG/MIG апаратів
Експертна думка (Inside e-1.com.ua)
З мого досвіду, витік газу часто відбувається саме тут, на вході в апарат. Зварювальник грішить на пальник, змінює цанги, лінзи, а проблема ззаду — травить дешевий пластиковий штуцер. Ви не чуєте шипіння через шум вентилятора, а балон порожніє в два рази швидше.
Інженерний нюанс: У цієї муфти немає запірного клапана. Це наскрізний канал. Якщо ви відклацнете її під тиском — газ піде в атмосферу. Це не пневматика, де клапан перекриває потік. Враховуйте це під час монтажу.
Порада сервісу: Діаметр 6 мм — це під стандартний газовий рукав (6 або 6.3 мм). Не намагайтеся натягнути сюди 5-міліметровий шланг за допомогою фена — гума пересохне і трісне через тиждень. І обов'язково ставте черв'ячний хомут, навіть якщо здається, що сидить намертво. При стрибку тиску (коли редуктор «пшикає» на старті) шланг може зіграти.
