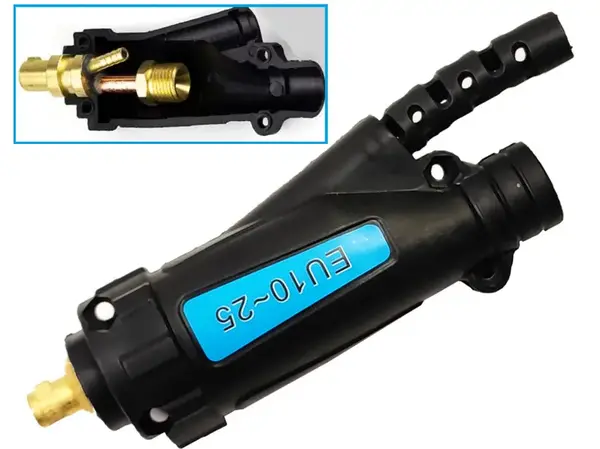

Модернізація пальника часто впирається в несумісність роз'ємів. Ви купили легкий, гнучкий червоний шланговий пакет Flex для своєї WP-9 або WP-17, щоб розвантажити кисть, але виявили, що підключити його до стандартного апарату безпосередньо неможливо. У інвертора — гніздо байонета, у шланга — гайка під обтиск. Цей штекер вирішує завдання комутації без "колгоспу" з перехідниками та ізоляційною стрічкою.
Поділ потоків: Струм та Газ
У стандартних пальниках струм часто йде по мідній жилі, а газ — по трубці. У системах Flex (червоні шланги) силовий кабель омивається газом усередині єдиної трубки для охолодження. Цей штекер виконує функцію "сплітера".

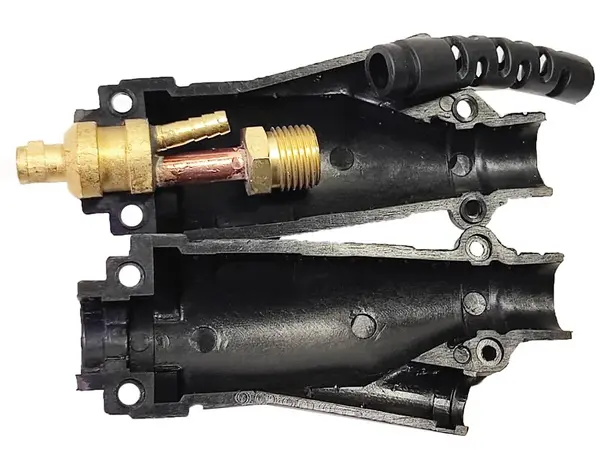

Він приймає струм від байонета 10-25 та газ через окремий ніпель 5-6 мм, змішує їх і подає у різьбове з'єднання M16x1.5 (або 3/8" BSP) прямо в шланг пальника. Конструкція монолітна. Латунь тут працює не тільки як провідник, а й як теплообмінник, забираючи частину тепла від місця контакту. Критично важливо для стабільності дуги на малих струмах.
Сценарії використання
- Збирачі кастомних пальників: Комплектація полегшених TIG-пальників (WP-9, WP-17) з гнучкими шлангами Flex для точних робіт по нержавійці.
- Ремонтні майстерні: Заміна штатного пластикового роз'єму, який тріснув від перегріву або механічного удару, на розбірну конструкцію.
- Адаптація обладнання: Підключення сучасних пальників з інтегрованим силовим кабелем до старих інверторів, що мають лише вихід байонета та окремий штуцер газу на панелі.
Технічні характеристики
- Призначення: підключення червоного силового шланга Flex (WP9/WP17) до апарату.
- Тип підключення (струм): штекер "папа" 10-25 мм² (діаметр штиря 9 мм).
- Тип підключення (пальник): різьблення M16x1.5 або 3/8" BSP права.
- Вхід газу: ніпель "ялинка" (під шланг 5-6 мм).
Експертна думка (Inside e-1.com.ua)
Я бачив багато спроб зібрати подібний вузол із сантехнічних фітингів. Результат завжди один — витік аргону. А де підсмоктування повітря, там пори у шві. Вольфрам згорає миттєво.
Ми тримаємо цей артикул саме для правильної обв'язки Flex-систем. Інженерний нюанс: зверніть увагу на довжину "ялинки" газового ніпеля. Вона достатня для встановлення двох хомутів, якщо ви параноїк у плані герметичності, але зазвичай вистачає і одного якісного Oetiker.
Порада сервісу: При монтажі силового шланга на різьблення M16x1.5 не перетягуйте з'єднання ключем "до хрускоту". Латунь — метал м'який. Ущільнення відбувається за рахунок сферичної посадки або прокладки, а не за рахунок жахливого моменту затягування. Зірвете різьблення — штекер в утиль. Затягнули від руки, довернули ключем на чверть оберту — цього достатньо для контакту в 200 Ампер.
Це специфічний вузол для тих, хто розуміє різницю між звичайним рукавом та системою Flex. Якщо ви збираєте "пост управління" для делікатного зварювання — це ваш вибір.
