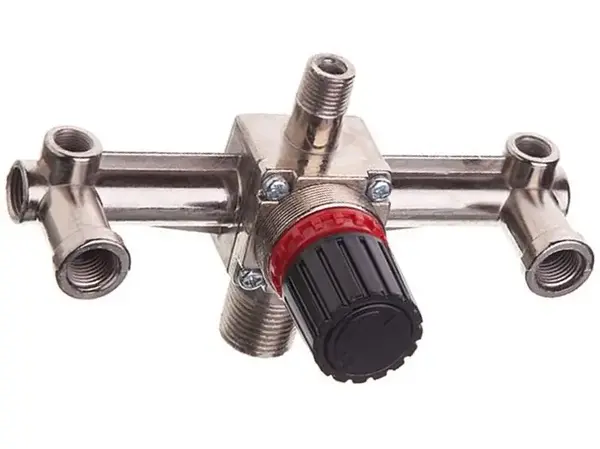

Якщо ваш компресор почав "травити" повітря в районі автоматики або ви випадково відламали вихідний патрубок, зачепивши його коліном, — зварювання тут не допоможе. Цей вузол відлитий зі спеченого порошкового сплаву. Він не вариться. Його просто змінюють цілком. Перед вами штатний "органайзер" пневмолінії, який перетворює хаотичний тиск у ресивері на робочий інструмент.
Завдання вузла: Приборкання тиску
Компресор — це груба сила. Він качає "до відсічки". Але працювати пневмоінструментом безпосередньо від ресивера — помилка. Гайковерт втратить момент на стрибках тиску, а фарбопульт дасть "шагрень".
Технічна реалізація: У центрі цього "хреста" стоїть редукційний клапан. Ви закручуєте червону рукоятку — пружина тисне на мембрану — прохід відкривається. Відкручуєте — тиск падає. Це дозволяє виставити на виході стабільні 6 бар, навіть якщо в баку в цей момент всі 10. Корпус виконує роль радіатора, частково розсіюючи тепло від стисненого повітря.
Сценарії застосування (Case Studies)
- Реанімація "китайців": 95% поршневих компресорів на ринку (24л, 50л) зібрані на базі саме такого блоку. Різьба 1/2" на вході — це індустріальний стандарт для побутового класу.

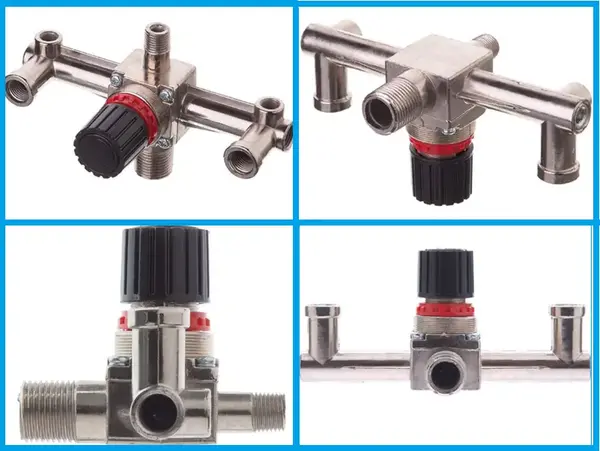

- Поділ ліній: Вузол має 4 порти. Це дозволяє підключити одночасно автоматику (пресостат), аварійний клапан скидання і два манометри (один показує тиск у баку, другий — на виході після редуктора).
Технічні характеристики
- Вхід у ресивер (зовнішня різьба): 1/2"
- Виходи під оснастку (внутрішня різьба): 1/4"
- Порти для манометрів (внутрішня різьба): 1/8"
- Матеріал корпусу: Литий сплав (Zamak/Силумін)
- Регулювання: Плавне, з фіксацією положення
- Вага: 0,221 кг
- Гарантія: 6 міс.
Експертна думка (Inside e-1.com.ua)
Деталь копійчана, але вимагає прямих рук при встановленні. Головна помилка новачків — спроба затягнути сталеві штуцери в цей алюмінієвий корпус "з усієї дурі".
Інженерний нюанс: Сталь твердіша за сплав корпусу. Якщо ви перекосите різьбу на початку заходу, сталевий фітинг просто наріже нову різьбу поверх старої, знищивши деталь. Закручуйте пальцями до упору, і тільки останній оберт робіть ключем.
Рада сервісу: Всередині стоїть гумова мембрана. Вона боїться мастила і конденсату. Якщо ваш компресор "жене мастило" (зношені кільця), цей регулятор заб'ється емульсією через місяць. Зливайте конденсат з ресивера регулярно, і цей блок прослужить роки. Це не просто шматок металу, це фільтр пульсацій вашої пневмосистеми.
