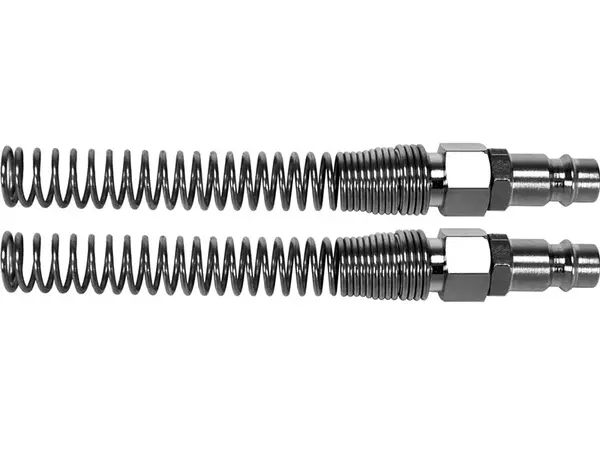

Перехід із розміру 5х8 мм на 6х10 мм здається дрібницею. Усього 1 мм різниці у внутрішньому діаметрі. Але у пневматиці це прірва. Шланг 6 мм пропускає на 30-40% більше повітря, оживляючи гайковерти та шліфувальні машинки, що "задихаються". Але є ціна: шланг стає важчим і жорсткішим. Навантаження на місце стику зростає кратно. Якщо поставити сюди звичайний пластиковий фітинг або дешевий штуцер без захисту, шланг переламається під власною вагою. Цей сталевий комплект із пружиною — екзоскелет для вашої лінії.
Товщина стінки 2 мм та жорсткість пружини
Рахуймо. Зовнішній діаметр 10 мм, внутрішній 6 мм. Товщина стінки – 2 мм. Це вже не тонка трубка для аерографа, це силова магістраль. Щоб затиснути такий шланг, пластикова гайка не годиться — вона лусне раніше, ніж продавить поліуретан. Тут використовується сталь. Гайка з агресивною накаткою вгризається в матеріал, забезпечуючи герметичність навіть під тиском 10-12 бар. Пружина тут жорсткіша, ніж на моделі 5х8. Вона пручається спробі оператора зігнути шланг під гострим кутом, зберігаючи прохідний переріз відкритим.
Приклади використання (Сценарії)
- Шиномонтаж (Лінія гайковерта): Підключення ударного інструменту 1/2", якому критично важливий потік повітря (літри за хвилину), а не лише тиск.
- Металообробка (Шліфування): Робота з орбітальними машинками та прямими шліфмашинами, де шланг постійно волочиться по бетонній підлозі.
- Складальні лінії: Стаціонарне розведення повітря до робочих місць, де потрібно виключити ризик випадкового обриву шланга.
Технічні характеристики
- Тип: Швидкознімний наконечник із захистом від перегину
- Розмір шланга (Внутрішній x Зовнішній): 6 x 10 мм
- Матеріал корпусу: Сталь
- Кількість у комплекті: 2 шт
- Товщина стінки сумісного шланга: 2.0 мм
- Фіксація: Накидна гайка (Цанга)
Експертна думка (Inside e-1.com.ua)
У сервісі ми часто бачимо помилку: люди намагаються натягнути шланг 6х10 на фітинг 5х8 або навпаки. Візуально вони схожі як дві краплі води. Але гайка від 5х8 просто не налізе на цей шланг, а гайка від 6х10 на тонкому шлангу не затягне нічого — повітря свистітиме. Будьте уважні до цифр.
Інженерний нюанс: Пружина на цьому фітингу має конічне звуження біля основи. Це зроблено не для дизайну. Це розподіляє навантаження на вигин поступово, прибираючи точку концентрації напруги. Шланг не "ріжеться" об край металевої гайки.
Порада сервісу: Шланги 6х10 мм (особливо армовані) досить жорсткі. Щоб надіти їх на штуцер фітинга до упору, іноді не вистачає сил пальців. Нагрійте кінець шланга у гарячій воді (градусів 60-70) протягом хвилини. Він стане податливим, сяде глибоко, а після остигання набуде форми штуцера. Це гарантія від витоків.
Резюме: Обов'язкова деталь для тих, хто переходить на "дорослу" витрату повітря.
