Тягати за собою 30-кілограмове джерело струму навколо величезної цистерни або вздовж довгого швелера — заняття для мазохістів. На верфі або при складанні ангарів це вбиває спину і час. Короткий рукав пальника не дістає, довгий — мне дріт. Тут проблема вирішена кардинально. Джерело стоїть у кутку, де є розетка 380В, а з вами подорожує тільки легкий механізм подачі.
Архітектура роздільних блоків і запас потужності

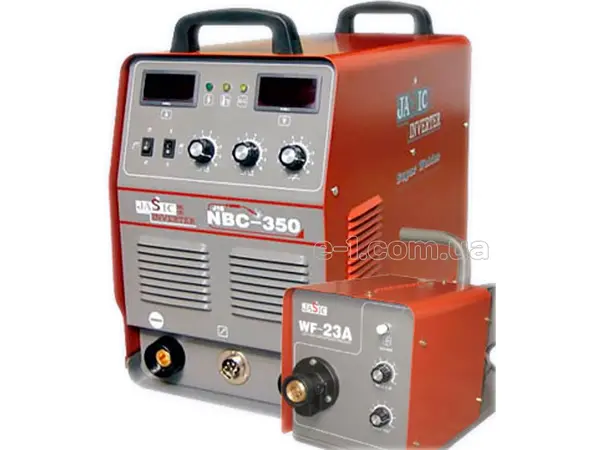

Система J1601 складається з двох частин: інвертора-тумби і виносного блоку подачі WF-23A. Зв'язок між ними йде через довгий шлейф управління (кабель-пакет). Що це дає фізично? Ви заганяєте пристрій подачі в найбрудніший, найтісніший і найспекотніший відсік, а дорогі електронні плати джерела залишаються в безпечній «чистій» зоні. Щодо живучості. Апарат видає чесні 350 Ампер. Це дозволяє плавити дріт 1.2 мм не на межі, а в комфортному середньому режимі. ПВ (тривалість включення) становить 50% при температурі 40 градусів спеки. В умовах звичайного цеху (20°C) це означає практично беззупинну роботу. Перегріти його складно, радіатори всередині стоять із запасом.
Приклади використання (Сценарії)
- Суднобудування та ремонт вагонів: Зварювальник працює всередині корпусу або на висоті, переміщаючи за собою тільки компактний блок WF-23A, поки джерело стоїть на землі.
- Виробництво ковшів екскаваторів: Проварювання товстостінного металу (10–12 мм) дротом 1.2 мм в кілька проходів на високих струмах.
- Серійне виробництво дверей: Робота в режимі MIG/MAG на конвеєрі, де важлива стабільність дуги при скачках напруги в промисловій мережі.
Технічні характеристики
- Напруга мережі: 380 В (3 фази)
- Діапазон струму MIG/MAG: 50 – 350 А
- Діапазон струму MMA (ручна дугова): 20 – 350 А
- Робоча напруга: 15 – 36 В
- Швидкість подачі дроту: 1.5 – 16 м/хв
- Діаметр дроту: 0.8 / 1.0 / 1.2 мм
- ПВ при 40°С: 50%
- Струм при 100% ПВ: 270 А
- Пристрій подачі: WF-23A (виносний)
- Вага джерела: 32 кг
Експертна думка (Inside e-1.com.ua)
Jasic J1601 — це "стара школа" в хорошому сенсі слова. Тут немає сенсорних екранів, які глючать від пилу або удару. Тільки "крутилки" (потенціометри) і тумблери. Зварювальник у крагах може налаштувати вольтаж на дотик, не дивлячись на панель. Інженерний нюанс: окрема увага на блок WF-23A. Він закритого типу. Це означає, що котушка з дротом захована всередині пластикового кожуха, а не збирає абразивний пил з повітря, який потім вбиває канал пальника. Порада сервісу: найвразливіше місце тут — це керуючий кабель між блоками. На нього часто кидають швелера або наїжджають навантажувачем. Якщо подача зникла — шукайте обрив там. І не забувайте продувати інвертор стисненим повітрям раз на місяць. 380 вольт і металевий пил всередині корпусу — це гарантія вибуху IGBT-модулів.
