Слабка ланка зварювального ланцюга майже завжди знаходиться на фронтальній панелі. Варто контактній плямі зменшитися на міліметр, як перехідний опір перетворює вузол на кип'ятильник. Пластик тече, геометрія "пливе", дуга починає рватися. Це фізика Джоуля-Ленца. Щоб уникнути вигоряння вихідного каскаду інвертора, потрібно ставити нормальну арматуру. Не силумін, а латунь.
Металоємність та геометрія контакту

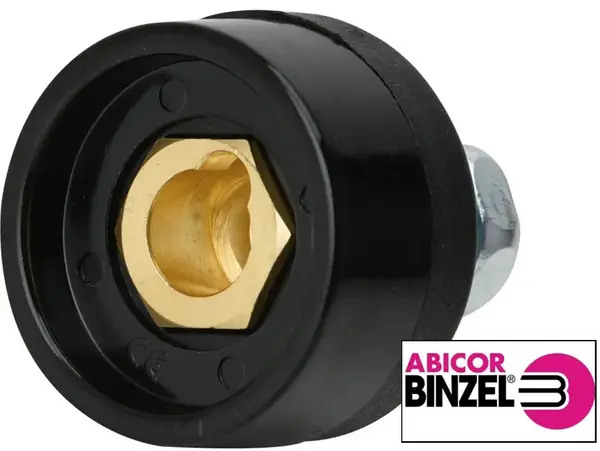

На відміну від дешевих OEM-копій, де економлять на кожному грамі кольорового металу, Abicor Binzel тримає марку. Тут використовується якісний латунний сплав з правильною провідністю. Суть не в бренді, а в струмопередачі. При струмах до 200А (на піку) масивний шестигранний сердечник працює як радіатор, відводячи тепло від точки контакту.

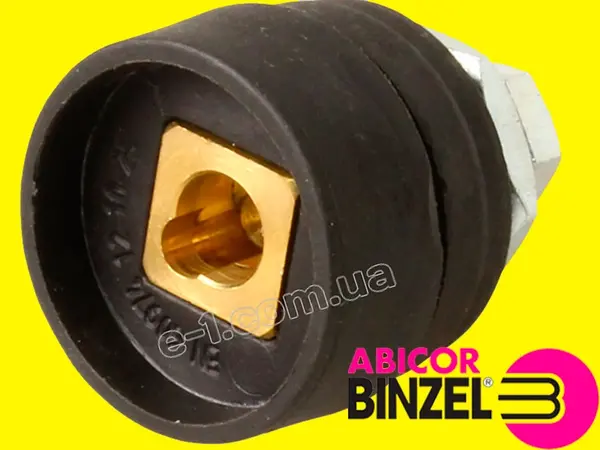

Ексцентрикова проточка всередині гнізда виконана з німецькою точністю. Штекер заходить щільно, при повороті на 90 градусів відбувається "розклинювання", що забезпечує максимальну площу прилягання. Немає люфту — немає іскріння. Корпус відлитий з термостійкого пластику, який не стає крихким від циклічного нагрівання та остигання, зберігаючи діелектричні властивості роками.
Приклади використання (Сценарії)
- Ремонт інверторів: Заміна вигорілих штатних роз'ємів на бюджетних апаратах, де із заводу часто стоїть "фольга".
- Збірка обладнання: Комплектація саморобних джерел струму, спотерів або установок аргонодугового зварювання.
- Модернізація: Перехід з нестандартних або застарілих клем на загальноприйнятий стандарт BSB 10-25.
Технічні характеристики
- Виробник: Abicor Binzel (Німеччина)
- Тип з'єднання: Байонетне (Bsb)
- Переріз кабелю, що підключається: 10–25 мм²
- Діаметр штиря (отвори): 9 мм (фактичний 9.5 мм)
- Струмове навантаження (ПВ 60%): 200 А
- Струмове навантаження (ПВ 100%): 125–150 А (залежить від перерізу кабелю)
- Матеріал корпусу: Латунь / Термостійкий пластик
- Кріплення клеми: Болтове (М8/М10 залежно від партії)
Експертна думка (Inside e-1.com.ua)
Ми тримаємо цю позицію для тих, хто розуміє різницю між "прикрутити дротик" і створити надійний струмовід. У сервіс часто приносять апарати з повністю оплавленою "мордою" тільки через те, що власник зекономив на роз'ємі. У дешевих аналогів проблема одна — погана підгонка пари "папа-мама". Штекер бовтається, дуга "гуляє". У Бінцеля посадка жорстка.
Інженерний нюанс: Зверніть увагу на задню частину. Підключення силової шини або кабелю йде через болт. Це найнадійніше рішення, на відміну від пайки, яка може потекти при перегріві.
Порада сервісу: При монтажі обов'язково використовуйте гроверну шайбу (пружинну) під гайку. Мідь і латунь мають властивість "текти" під навантаженням з часом (холодна плинність). Гровер компенсує цю просадку і не дасть контакту ослабнути через рік роботи. І не тягніть пластикову гайку газовим ключем — вона фіксує тільки ізолятор, навантаження на ній немає.
Це не запчастина для промислового робота, що працює в три зміни. Але для будь-якого ручного інвертора (MMA/TIG) до 200 Ампер — це золотий стандарт надійності.
