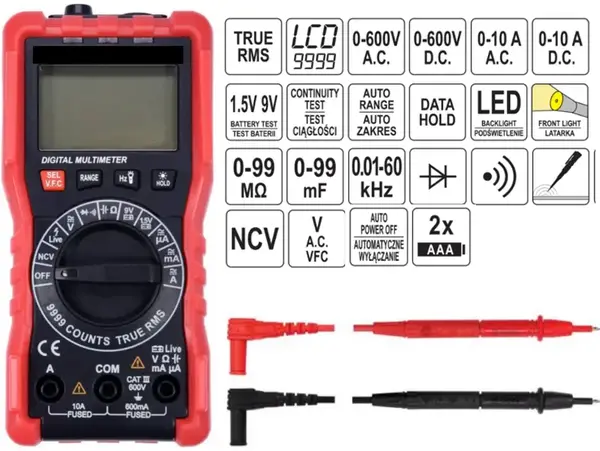

Технические характеристики:
Измерение напряжения переменного тока: U.A.C. 600 В (TRUE RMS).
Измерение напряжения постоянного тока: U.D.C. 600 В.
Измерение постоянного тока: Соответствую. 600 мА, 10 А.
Измерение переменного тока: Понял. 600 мА, 10 А.
Измерение напряжения переменной частоты.
Измерение сопротивления: R 9,99 МОм
Измерение емкости: C 0-99,99 мФ (автоматический диапазон).
Измерение частоты: f 10 Гц - 60 кГц (автоматический диапазон).
Автоматическая регулировка диапазона измерения.
Тест диодов: UR = 3,3 В.
Тест батареи: 1.5 В, 9 В.
Функция автоматического отключения.
Дисплей: с подсветкой и функцией сохранения измеренных значений.
Функция фонарика.
Индикатор низкого заряда батареи.
Резиновый корпус: защищает мультиметр от механических повреждений.
Дисплей: ЖК-дисплей 4-разрядный – максимальный отображаемый результат: 9999.
Частота дискретизации: примерно 2-3 раза в секунду
Индикация перегрузки: отображается символ «OL»
Индикация полярности: перед результатом измерения отображается знак «-»
Батарейка: 2 x AAA (2 x 1,5 В)
Предохранитель: F630mAH250V (с быстрой характеристикой срабатывания); F10AL250V (с быстрой характеристикой срабатывания)
Рабочая температура: 0 ÷ 40° C; при относительной влажности <70%.
Температура, при которой будет поддерживаться заявленная точность: 18÷ 28° C; при относительной влажности <70%.
Температура хранения: -10° C ÷ +50° C; при относительной влажности <85%.
Внешние размеры: 150 x 70 x 50 мм.
Вес (без батареек): 195 грамм.
Включение и выключение мультиметра/
Установка переключателя измерений в положение OFF приведет к выключению мультиметра.
Другие положения переключателя активируют его и позволяют выбрать измеряемую величину и ее диапазон.
Прибор имеет функцию автоматического отключения в случае бездействия со стороны пользователя, примерно через 15 минут после последней реакции пользователя мультиметр автоматически отключится.
Кнопка SEL / V.F.C.
Нажатием этой кнопки можно выбрать измеряемую величину в случае настроек главного переключателя с несколькими величинами.
В случае измерения переменного напряжения, нажатие и удержание кнопки в течение примерно 2 секунд переводит мультиметр в режим измерения напряжения переменной частоты – символ V.F.C.
Если главный переключатель находится в положении OFF, нажатие и удержание кнопки SEL / V.F.C., а затем изменение положения главного переключателя отключит функцию автоматического отключения.
Кнопка RANGE.
Кнопка используется для изменения диапазона измерения измеряемой величины.
По умолчанию мультиметр запускается с автоматическим выбором диапазона измерения – символ «Auto» на дисплее.
Нажатие кнопки RANGE приведет к переходу в режим ручного выбора диапазона измерения – символ «Manual».
Последующие нажатия на кнопку изменяют диапазон измерения на более высокий, пока не будет достигнут самый высокий диапазон.
Повторное нажатие кнопки позволит вернуться к самому низкому диапазону измерения.
Нажмите и удерживайте кнопку RANGE в течение примерно 2 секунд, чтобы вернуться к автоматическому выбору диапазона измерения.
Кнопка Hz.
Если мультиметр установлен в режим измерения переменного напряжения или напряжения переменной частоты, нажатие кнопки Hz отобразит частоту измеряемого напряжения.
Повторное нажатие кнопки позволит вернуться к измерению напряжения. Нажмите и удерживайте кнопку Hz в течение примерно 2 секунд, чтобы
включить небольшой фонарик, расположенный на передней панели мультиметра.
Фонарик выключается нажатием и удержанием кнопки в течение примерно 2 секунд.
Кнопка HOLD/*.
Кнопка служит для сохранения измеренного значения на дисплее.
Нажатие кнопки позволяет сохранить отображаемое в данный момент значение на дисплее, даже после завершения измерения.
Чтобы вернуться в режим измерения, нажмите кнопку еще раз.
Работа функции сигнализируется на дисплее мультиметра знаком «HOLD».
Нажмите и удерживайте кнопку в течение примерно 2 секунд, чтобы подсветить дисплей.
Повторное нажатие и удерживание кнопки в течение примерно 2 секунд отключит подсветку дисплея.
Подсветка дисплея выключается автоматически примерно через 1 минуту.
Измерение напряжения.
Подключите измерительные провода к гнездам с маркировкой VΩmAμA и COM.
Установите главный переключатель в положение измерения напряжения. Выберите характер измеряемого напряжения с помощью кнопки SEL. Подключите измерительные провода параллельно к электрической цепи и прочитайте результат измерения напряжения.
Измерение силы тока.
В зависимости от ожидаемого значения измеряемой силы тока подключите измерительные провода к гнездам VΩmAμA и COM или к гнездам A и COM.
С помощью ручки выберите соответствующий диапазон измерения.
Максимальная сила измеряемого тока в гнезде VΩmAμA может составлять 600 мА.
При измерении тока выше 600 мА подключите провод к гнезду с маркировкой A. Максимальная сила измеряемого тока в гнезде A может составлять 10 А. Поэтому время измерения токов свыше 5 А не должно превышать 10 секунд, после чего перед следующим измерением должен быть установлен минимальный интервал в 3-5 минут.
Гнездо VΩmAμA рассчитано на ток до 600 мА.
Измерение сопротивления или емкости.
Подключите измерительные провода к гнездам с маркировкой VΩmAμA и COM. Установите переключатель диапазонов в положение измерения сопротивления/емкости, а затем кнопкой SEL выберите тип измеряемой
величины – индикатор Ω: измерение сопротивления, индикатор F: измерение емкости.
Подключите измерительные наконечники к клеммам измеряемого элемента и считайте результат измерения.
При необходимости измените диапазон измерения, чтобы получить более точные результаты измерения.
Категорически запрещается измерять сопротивление элементов, через которые проходит электрический ток или заряженные конденсаторы.
Для измерений резисторов с высоким сопротивлением или конденсаторов с высокой емкостью измерение может занять несколько секунд, прежде чем результат стабилизируется, что является нормальной реакцией для измерений с высокими значениями.
В режиме измерения сопротивления перед подключением измерительных наконечников к измеряемому элементу на дисплее отображается символ перегрузки.
Тест диодов/тест на проводимость
Подключите измерительные провода к гнездам с маркировкой VΩmAμA и COM, установите селектор на символ диода.
Этот режим измерения является автоматическим и не требует выбора измеряемой величины с помощью кнопки SEL.
Измерительные наконечники следует подключить к клеммам проверяемого элемента.
Если сопротивление проверяемого элемента ниже 30 Ом, то мультиметр проверяет проводимость.
На дисплее отображается результат измерения сопротивления, также слышен звуковой сигнал и загорается зеленый диод.
В случае сопротивления выше 30 Ом, мультиметр проверяет диоды.
На дисплее отображается значение прямого напряжения или символ «OL», если диод проверяется в запирающем направлении.
Тест батареи.
Подключите измерительные провода к гнездам с маркировкой VΩmAμA и COM.
Установите селектор в положение, соответствующее номинальному напряжению батареи.
Подключите измерительные наконечники к клеммам батареи с учетом правильной полярности.
На дисплее отобразится напряжение батареи.
Напряжение батареи в хорошем состоянии должно быть выше номинального.
Измерение частоты
Подключите измерительные провода к гнездам с маркировкой VΩmAμA и COM.
Установите селектор в положение для измерения переменного напряжения или переменного тока.
Нажмите кнопку «Hz», на дисплее отобразится значение частоты измеряемого сигнала.
Повторное нажатие кнопки «Hz» вернет к отображению измеренного напряжения или тока.
Измерение фазы проводника.
Подключите только один измерительный провод к гнезду с маркировкой VΩmAμA.
Установите селектор в положение «Live», это будет подтверждено на дисплее индикатором «Live» и отобразится символ «----».
Подключите измерительный наконечник к проводнику, через который может протекать переменный ток.
Если проводник находится под напряжением, на дисплее отобразится надпись «LIVE», мультиметр издаст звуковой сигнал и загорятся два красных светодиода.
Бесконтактное обнаружение переменного напряжения.
Мультиметр оснащен датчиком, который способен обнаруживать электромагнитное поле, генерируемое переменным напряжением.
Переместите селектор в положение NCV, это будет подтверждено на дисплее индикатором «NCV» и отобразится символ «----».
Приблизите датчик с маркировкой NCV на передней панели мультиметра к месту, которое необходимо проверить на наличие электромагнитного поля.
При обнаружении поля небольшой напряженности на дисплее мультиметра появляется символ «---L», загорается зеленый светодиод и раздается пульсирующий звуковой сигнал.
При обнаружении электромагнитного поля высокой напряженности на дисплее мультиметра появляется символ «---H», загорается красный светодиод и издается
пульсирующий звук с более высокой частотой, чем при обнаружении поля небольшой напряженности.
Это измерение может использоваться, например, для обнаружения скрытых проводов переменного тока.
