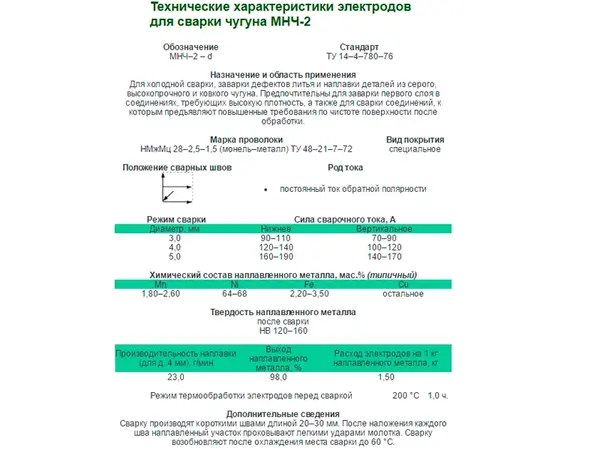

Технические характеристики:
Цена указана за: 1 кг.
Диаметр электрода: 3 мм.
Химический состав наплавленного металла %: Mn 1,80–2,60; Ni 64–68; Fe 2,20–3,5; Cu остальное.
Сварочный ток: в нижнем положении: 90–110 ампер; в вертикальном и полупотолочном положении: 70–90 ампер.
Коэффициент наплавки: 11-12 г/Ач.
Расход электродов на 1 кг наплавленного металла: 1,5 кг.
Тип покрытия: основное.
Род тока: постоянный обратной полярности.
Длина дуги: короткая или предельно короткая.
Назначение: наплавка и заварка дефектов литья серого, высокопрочного и ковкого чугуна; сварка соединений с повышенными требованиями по чистоте поверхности после механической обработки.
Особенности: самые востребованные электроды при выполнении ремонтных работ и восстановлении чугунных деталей, бывших в эксплуатации. Полученная поверхность, благодаря содержащемуся в стержне никелю и меди, имеет твердость в пределах НВ 140-160 и легко поддается обработке на токарных и фрезерных станках.
Сварочный процесс и подготовка:
Сварка МНЧ-2 предпочтительна когда стоит задача обеспечить минимальный нагрев изделия и минимальные размеры зоны оплавления.
При многослойной наплавке, первые слои, которые служат подложкой, лучше выполнять более дешевыми марками электродов.
Большую роль играет чистота подготовленной поверхности и правильно выполненная разделка кромок.
Все видимые дефекты, такие как: трещины, разрывы, инородные включения удаляют с помощью шлифмашин, зубил, дрелей и т.д. до основного металла.
Сварка выполняется без предварительного подогрева заготовки.
Форма шва приближена к полусфере; подрезы, практически всегда, отсутствуют.
Если нужно наплавить большой слой, то помимо охлаждения наплавленного металла до 60°С после каждого шва и укутывания теплоизоляционным материалом (сухой песок) нужно очистить шов ручной проволочной щеткой (дисковой проволочной щеткой одетой на болгарку) и простучать его легкими ударами слесарного молотка.
Последующий валик должен накладываться на предыдущий на 1/3 ширины.
