Это младший брат большого промышленного терминала. Задачи здесь скромнее — токи пониже, габариты поменьше. Но философия осталась прежней: никаких компромиссов с пластиком в токоведущей части. Если вам нужно вывести питание через металлическую панель корпуса и спать спокойно, не боясь короткого замыкания на "массу", — этот карболитовый изолятор сработает как надо.

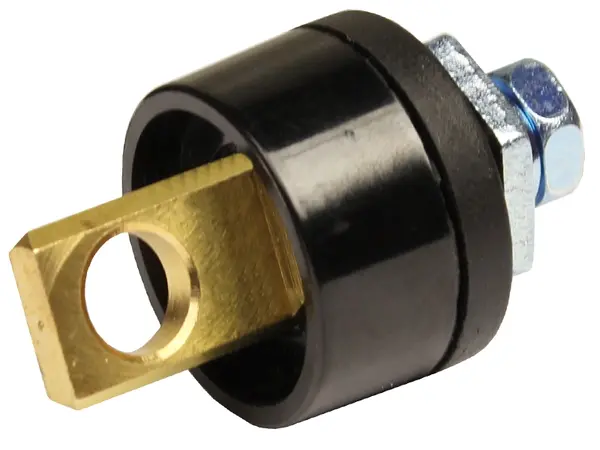

Анатомия узла: Латунь в карболитовой броне
Корпус диаметром 31 мм позволяет монтировать этот ввод в компактные аппараты, где каждый сантиметр на счету. Но не дайте размеру вас обмануть.
Внутри работает та же физика:
Цельный латунный стержень проходит сквозь диэлектрик. С одной стороны — резьба для внутренней коммутации, с другой — плоская шина с отверстием 7 мм. Это отверстие — классический инженерный допуск для свободного прохода болта М6. Плоский контакт шины гарантирует, что даже при нагреве пятно контакта не "поплывет", как это бывает в дешевых круглых разъемах.
Примеры использования (Сценарии)
- Ремонт пуско-зарядных устройств (ПЗУ): Идеальная замена штатным хлипким клеммам, которые выгорают после первого зимнего запуска дизеля.
- Лабораторные блоки питания: Вывод силовых линий на переднюю панель для подключения мощных нагрузок.
- Аккумуляторные сборки: Надежный проход через стенку ящика АКБ для подключения инвертора.
Технические характеристики
- Диаметр корпуса (изолятора): 31 мм.
- Диаметр отверстия в шине: 7 мм (оптимально под болт М6).
- Материал токоведущей части: Латунный сплав.
- Материал изолятора: Карболит (термореактопласт).
- Тип: Силовой проходной терминал.
Экспертное мнение (Inside e-1.com.ua)
В моей практике такие клеммы чаще всего берут самодельщики или ремонтники старой школы. Почему? Потому что это вещь из разряда "поставил и забыл".
Инженерный нюанс: Карболит здесь старого образца — он держит огромные температуры, не плавится от паяльника, но он хрупок. Если уроните аппарат на этот разъем — корпус расколется.
Совет сервиса: Отверстие 7 мм подразумевает использование болта М6. Не пытайтесь рассверлить его под М8 "на коленке" — латунная лапка может погнуться или треснуть в месте перехода в стержень. Если нужен болт толще — берите старшую модель на 38 мм. И не забывайте про гроверную шайбу при сборке: латунь имеет свойство "течь" под нагрузкой, и гайка без фиксации ослабнет за пару месяцев вибрации.
