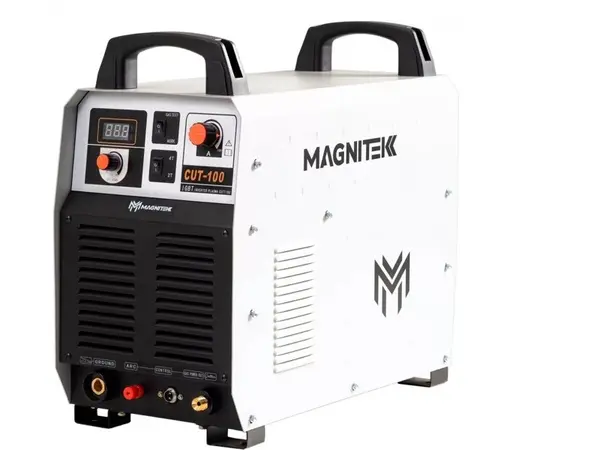

Когда вы переходите с ручной резки на столы с ЧПУ (CNC), требования к источнику тока меняются кардинально. Здесь не получится давать аппарату "отдохнуть", пока сварщик курит. Робот не курит. MAGNITEK CUT-100 CNC создан именно для таких задач — работать в составе координатного стола или в режиме тяжелой ручной демонтажной резки. Это 35 килограммов силовой электроники, способной выдать струю плазмы, пробивающую 35 мм стали.
Интеграция с ЧПУ и ПВ 100% на 71 Амперах

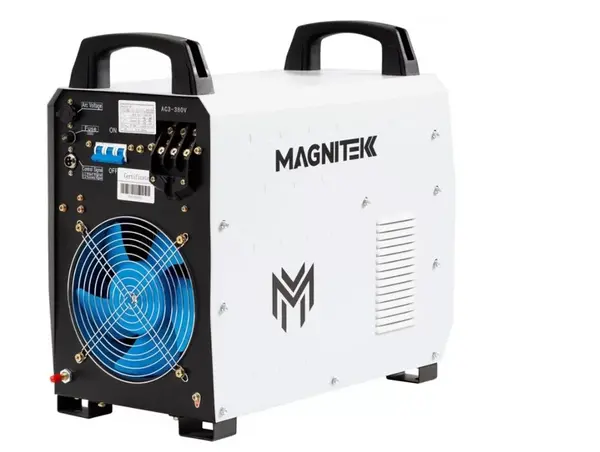

Взгляните на заднюю панель — там распаян разъем управления (CNC Port). Это не маркетинг, это физика: осциллятор здесь экранирован так, чтобы высокочастотный поджиг (HF) не сжег "мозги" вашего станка или драйверы шаговых двигателей. Аппарат выдает сигнал Arc Voltage (напряжение дуги) для контроллера высоты плазматрона (THC). Он понимает, когда металл пробит, и дает команду "Поехали".
Второй критический параметр — выносливость. На максимальном токе 100А цикл работы составляет 50% (при +40°С). Но если снизить ток до 71А (а это резка металла 10–12 мм), аппарат переходит в режим 100% ПВ. В этом режиме он не перегреется никогда. Вы можете кроить листы сутками. Напряжение холостого хода 320 Вольт гарантирует уверенный пробой даже по ржавой или окрашенной поверхности.
Сценарии использования
- Координатные столы раскроя (CNC): Серийное производство фланцев, косынок, закладных деталей из листа 10–20 мм.
- Заводы металлоконструкций: Разделка двутавров и швеллеров под сварку. 100 Ампер оставляют кромку, которая почти не требует работы шлифмашинкой.
- Демонтаж спецтехники: Разрезка рам грузовиков, ковшей экскаваторов и брони.
- Судоремонт: Работа с толстостенным металлом, где болгарка бессильна, а газовый резак слишком медленный.
Технические характеристики
- Электропитание: AC 380В ±15% (3 фазы)
- Входная мощность: 20 кВА (Требует мощного ввода!)
- Диапазон тока: 20–100 А
- Номинальное выходное напряжение: 120 В
- Напряжение холостого хода: 320 В
- ПВ (Нагрузка) при 40°С: 50% на 100А / 100% на 71А
- Максимальная толщина реза (разделительный): 35 мм
- Чистый рез (качественный): 25 мм
- Поджиг дуги: Бесконтактный HF с пилотной дугой
- Тип плазмотрона: P80
- Рабочее давление воздуха: 0,4–0,6 МПа
- Габариты: 600×290×500 мм
- Вес: 35 кг
Экспертное мнение (Inside e-1.com.ua)
Я видел много "соток", которые умирали на первой неделе работы на портале. MAGNITEK CUT-100 CNC сделан честно. Но предупреждаю сразу: это "зверь" с аппетитом в 20 кВА. Если у вас в цеху слабая подстанция или провода сечением 2.5 квадрата — даже не включайте, просадите фазу всему району. Ему нужен кабель минимум 6 мм² и автомат на 63А.
Инженерный нюанс: Обратите внимание на таблицу подбора сопел, которая идет в документации (и есть на фото). Это не рекомендация, это закон. Если вы режете 3 мм током 30А, но ленитесь сменить сопло 1.7 мм на 0.8 мм — дуга будет "размазана", рез будет косым, а скорость низкой. Физику плазменного шнура нельзя обмануть: диаметр выходного отверстия должен соответствовать току.
Совет сервиса: При токах 100А потребление воздуха колоссальное. Стандартного ресивера на 50 литров не хватит, компрессор будет молотить без остановки и гнать горячий воздух. Горячий воздух = конденсат. Конденсат = смерть электрода (катода) за 2 минуты. Ставьте перед аппаратом осушитель рефрижераторного типа. Это сэкономит вам ведро расходников P80 в месяц.
Этот аппарат не для гаражных экспериментов. Это промышленный инструмент для тех, кто зарабатывает на раскрое металла деньги.
