Если ваша дуга «гуляет», а шов на нержавейке получается серым, а не золотистым, не спешите менять баллон с аргоном. Проблема часто в турбулентности. Обычный цанговый держатель выплевывает газ хаотичным вихрем, который подсасывает кислород из атмосферы прямо в зону сварки. Это физика, и с ней не поспоришь. Газовая линза меняет правила игры. Внутри этого латунного корпуса стоит пакет из мелкоячеистых сеток. Они работают как «выпрямитель» потока, превращая рваную струю в плотный, спокойный ламинарный столб газа.
Зачем нужна «Линза» и почему это расходник
Многие спрашивают: «Зачем мне покупать их пачку, это же латунь?». Отвечаю как технолог. Газовая линза — это фильтр тонкой очистки, работающий в аду.
Как она умирает:
1. Брызги и «плевки». Достаточно один раз ткнуть присадочным прутком в электрод или получить «хлопок» из ванны, чтобы микрокапли металла забили сетку. Забитая сетка — это кривой поток защиты.
2. Пары металлов. При сварке, особенно оцинковки или грязного металла, испарения оседают на холодной сетке, сужая просвет.
3. Перегрев. Горелки 9-й и 20-й серии — маленькие. При работе на токах, близких к пределу вольфрама 1.6 мм (около 90-110А DC), тонкие стенки корпуса раскаляются, резьба «плывет» и прикипает к головке горелки.Поэтому опытный сварщик меняет линзы так же регулярно, как сопла.
Примеры использования (Сценарии)
- Сварка титана и спецсплавов: Титан не прощает кислорода. Линза дает широкое пятно защиты, позволяя металлу остывать в аргоновой среде.
- Труднодоступные углы (Fillet Welds): Линза позволяет выдвинуть вольфрам на 15-20 мм (вместо стандартных 5-6 мм) и залезть в острый угол без потери защиты.
- Тонкостенная нержавейка: Работа на малых токах (30-50А), где важна стабильность дуги без блуждания.
Технические характеристики

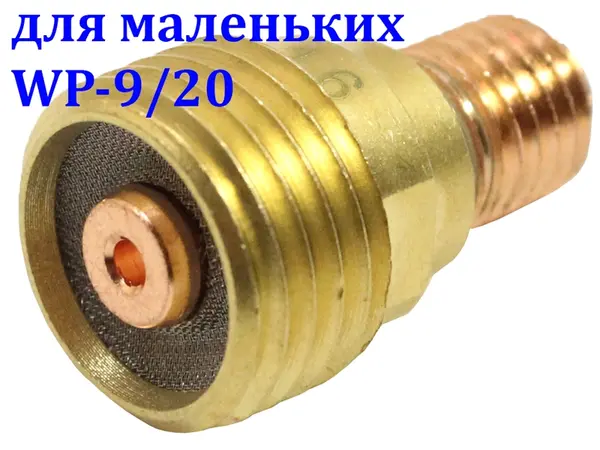

- Тип детали: Корпус цанги с газовой линзой (Gas Lens Body).
- Совместимость: Горелки серий WP-9, WP-20, WP-25.
- Диаметр электрода: 1,6 мм.
- Материал корпуса: Латунь.
- Материал сетки: Нержавеющая сталь.
- Тип потока: Ламинарный.
Экспертное мнение (Inside e-1.com.ua)
Мы держим эти линзы на складе не для красоты. Это инструмент для тех, кто перерос стадию «просто приварить петлю на ворота». С диаметром 1,6 мм вы будете работать на токах от 10 до 100 Ампер. Инженерный нюанс: при установке линзы вам ОБЯЗАТЕЛЬНО понадобится специальное керамическое сопло с более широкой посадкой (обычные «бочонки» сюда не накрутятся) и специальный фторопластовый изолятор. Не забудьте их докинуть в корзину, иначе горелку не соберете.
Совет сервиса по вылету электрода:
С обычной цангой предел вылета — 3 диаметра электрода. С газовой линзой вы можете смело ставить вылет до 6-8 диаметров (10-12 мм для «иглы» 1.6 мм), если керамика достаточно широкая (№7 или №8). Это развязывает руки при сварке внутри коллекторов или в глубоких фасках. Но помните: сетка линзы должна быть чистой. Если видите на ней нагар — в мусор. Экономия на линзе убьет шов.
