Вода в пневмолинии диаметром 1 дюйм — это не просто влага, это гидравлический удар, который разбивает золотники распределителей и вымывает смазку из дорогих гайковертов. Если вы используете магистраль такого сечения, значит, расход воздуха у вас колоссальный, и количество конденсата измеряется литрами в смену. Ставить сюда маленький бытовой фильтр бесполезно — он "задушит" поток. Этот агрегат рассчитан на промышленный проход воздуха без падения давления.
Центробежная сепарация на больших потоках

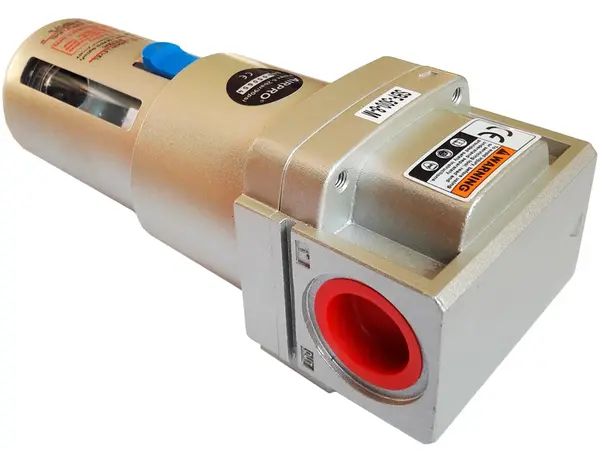

Принцип работы здесь основан на физике вихря. Воздух, влетая через дюймовый порт, закручивается специальной крыльчаткой (дефлектором) внутри колбы. Центробежная сила отбрасывает тяжелые капли воды и масла на стенки стакана, откуда они стекают вниз.Фильтрующий элемент (картридж) работает уже с твердыми частицами (ржавчина, окалина), которые не отсеялись инерцией. Важный момент конструкции — защитный "стакан". На дюймовых магистралях вибрации бывают запредельными, и голая пластиковая колба может лопнуть от усталости материала. Здесь поликарбонат закрыт металлическим кожухом с прорезями для контроля уровня жидкости.
Примеры использования (Сценарии)
- Входная группа цеха: Установка сразу после ресивера или досушивателя для защиты всей пневмосети предприятия от "грубой" воды и грязи.
- Пескоструйные камеры: Для пескоструя критичен сухой воздух (влажный песок забивает сопло), и нужен огромный объем воздуха. Дюймовый фильтр справляется с расходом, не снижая кинетическую энергию абразива.
- Линии плазменной резки: Защита плазмотрона от влаги, которая мгновенно "съедает" катод и сопло при высоких токах.
Технические характеристики
- Диаметр резьбы: 1" (Дюйм)
- Максимальное давление: 9,5 бар
- Максимальная температура: 60°C
- Тип фильтрации: Твердые частицы, конденсат, эмульсия
- Материал колбы: Поликарбонат с металлической защитой
- Дренаж: Полуавтоматический клапан
Экспертное мнение (Inside e-1.com.ua)
В промышленных масштабах часто совершают одну ошибку: ставят этот фильтр и думают, что воздух стал "медицински" чистым. Нет. Это фильтр грубой очистки. Он уберет воду в жидкой фазе, но не уберет пар.

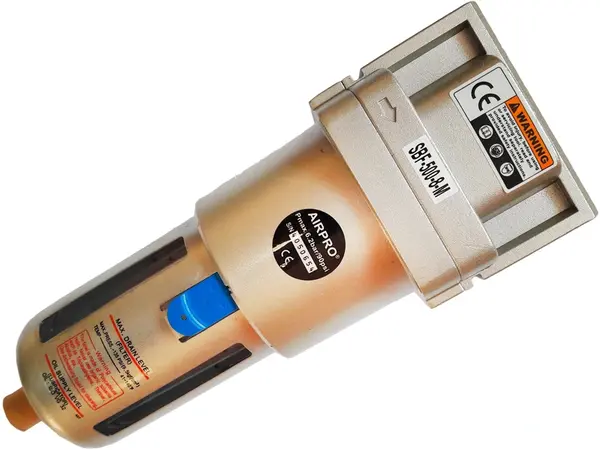

Инженерный нюанс: Посмотрите на синий рычажок внизу колбы. Это клапан сброса конденсата. Не забывайте его проверять. Если уровень воды дойдет до фильтрующего элемента, поток воздуха подхватит эту воду и понесет дальше в систему, и фильтр станет бесполезным куском металла.
Совет сервиса: Поликарбонатная колба боится агрессивной химии. Если ваш компрессор гонит масло, и вы решите промыть колбу растворителем или ацетоном — она помутнеет и потрескается через час. Мыть только мыльным раствором. И помните про пропускную способность: если у вас компрессор на 1000 литров, а вы заузите выход переходниками на 1/2 дюйма, этот фильтр не раскроет свой потенциал.
