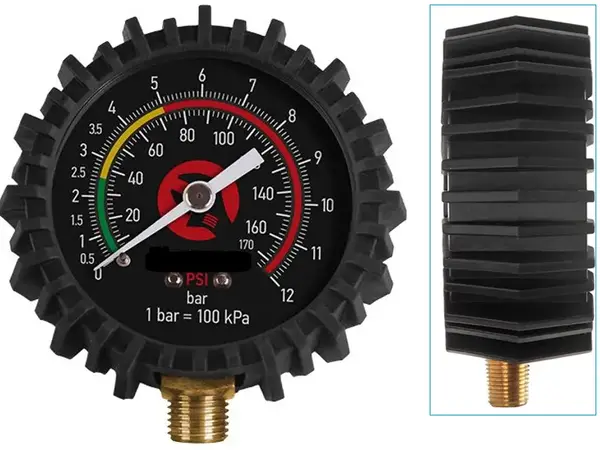

Точность давления в шинах — это вопрос безопасности и экономии топлива, а надежность манометра — залог спокойной работы мастера. Данная модель с классической радиальной компоновкой (подключение снизу) разработана специально для замены штатных приборов на пистолетах для подкачки, компрессорных редукторах и пневматических магистралях. Это профессиональное решение, сочетающее в себе инженерную точность и высокую защиту от внешних воздействий в условиях реальной мастерской.
Конструкция и надежность измерений
Этот прибор создан с пониманием того, как жестко эксплуатируется инструмент в автосервисе. Инженеры уделили особое внимание узлам, которые чаще всего страдают от нагрузок, обеспечив долгий срок службы устройства.
- Радиальное (нижнее) подключение. Штуцер расположен строго внизу корпуса, перпендикулярно шкале. Это классическая схема монтажа, обеспечивающая удобство считывания показаний, когда прибор установлен вертикально на пистолете или закреплен на стене. Резьба 1/8 дюйма гарантирует совместимость с широким спектром пневматического оборудования.
- Противоударный "панцирь". Корпус манометра заключен в плотный резиновый кожух с развитым оребрением. Такая защита эффективно гасит энергию удара, сохраняя целостность механизма и стекла, даже если инструмент случайно выскользнет из рук на твердый пол.
- Информативный циферблат. Шкала размечена до 12 бар (170 PSI), что перекрывает потребности как легкового, так и коммерческого транспорта. Цветовая маркировка зон (зеленая, желтая, красная) помогает оператору быстрее ориентироваться в допустимых значениях давления.
Примеры использования в реальной работе
Благодаря стандартной резьбе 1/8" и нижнему расположению штуцера, этот манометр находит широкое применение:
- Ремонт пистолетов подкачки: Идеально подходит для моделей, где манометр вкручивается вертикально в рукоятку или корпус клапана.
- Пневматические редукторы: Установка на выходе компрессора или фильтр-регулятора для мониторинга рабочего давления в линии.
- Промышленные системы: Контроль давления в небольших ресиверах и пневмоцилиндрах, где требуется компактный прибор с вертикальной установкой.
- Гаражные самоделки: Использование в самодельных системах подкачки колес от стационарного компрессора.
Технические характеристики
- Тип прибора: Манометр радиальный (подключение снизу)
- Диапазон измерений: 0 – 12 бар (0 – 170 PSI)
- Размер резьбы: 1/8" (наружный диаметр ок. 9.7 мм)
- Материал штуцера: Латунь
- Защита: Резиновый бампер
- Класс точности: Сервисный
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. За 26 лет в инженерии я усвоил правило: хороший прибор должен быть не только точным, но и живучим. Этот радиальный манометр я тестировал с особым пристрастием, так как нижнее подключение часто подвергается нагрузкам на излом. Я установил его на стендовый регулятор давления и провел серию циклов "надув-сброс" от 0 до 10 бар. Результаты тестов подтвердили качество сборки: стрелка возвращается строго на ноль, ход плавный, без рывков, что говорит о качественной полировке трубки Бурдона внутри. Резьба 1/8" (это около 9.7 мм, не перепутайте с 1/4") нарезана чисто, латунь плотная. Из личного опыта и практики, дам пару советов: Совет №1 (Правильный монтаж): Никогда не закручивайте манометр, держась за его корпус или резиновый кожух — так вы свернете механизм. Используйте гаечный ключ, захватывая специальный латунный квадрат над резьбой. Это единственный правильный способ. Совет №2 (Герметичность): Так как резьба 1/8" довольно мелкая, для идеальной герметизации достаточно всего пары витков качественной фум-ленты. Не наматывайте слишком много, чтобы не создать лишнее напряжение в посадочном гнезде пистолета. Совет №3 (Защита): Если вы ставите его на стационарную магистраль, ориентируйте циферблат так, чтобы он смотрел прямо на уровень глаз — это снизит ошибку считывания (параллакс). Мой вердикт: это отличный рабочий инструмент для тех, кому нужен надежный "нижний" манометр. Он прост, защищен и честно показывает давление. Этот конкретний экземпляр прошел проверку, и я уверен, что он станет достойной заменой вашему старому прибору.
