Как надежно зафиксировать мелкую деталь при склейке, пайке или сверлении, не повредив ее? Когда массивные тиски или стандартные струбцины слишком велики и неудобны, в дело вступает этот миниатюрный горизонтальный прижим GH-201-A. Он создан для быстрой, точной и деликатной фиксации одним движением руки, обеспечивая надежное удержание с усилием 27 кг в самых компактных проектах.
Инженерный замысел: в чем разница и сила этой конструкции
Несмотря на свой буквально карманный размер, этот зажим работает по тому же надежному принципу, что и его "старшие братья" — принципу "мертвой точки". Рычажная система при закрытии проходит точку максимального сопротивления и "запирается", гарантируя, что заготовка останется абсолютно неподвижной.
- Ключевое отличие: модель GH-201-A. Это главная инженерная особенность, которую нужно понимать. В отличие от стандартной модели GH-201 (у которой U-образная прижимная скоба расположена *поперек* рукоятки), у GH-201-A она *параллельна* рукоятке, то есть повернута на 90°. Это решение дает огромную гибкость при проектировании оснастки. Если вам нужно установить прижим так, чтобы и рукоятка, и прижимной винт смотрели вдоль одной оси вашего кондуктора — вам нужна именно модель "A".
- Надежные материалы. Весь корпус изготовлен из прочной оцинкованной стали, что защищает его от коррозии в условиях мастерской. Компактное основание (23 x 23.8 мм) позволяет монтировать его в самых ограниченных пространствах.
- Регулируемый прижим. В комплекте идет винт M4х27 с резиновым наконечником. Вы можете точно настроить высоту прижима, вращая винт, а мягкий наконечник защищает деликатные материалы (как дерево или пластик) от вмятин.
Примеры использования в реальной работе
Благодаря своим размерам и конструкции, этот зажим незаменим в точных работах:
- Создание кондукторов: Идеален для серийного сверления мелких планок или деталей. Вы создаете шаблон и устанавливаете эти зажимы для мгновенной фиксации каждой новой заготовки.
- Склейка моделей и электроника: Незаменим при сборке моделей, пайке печатных плат или фиксации мелких компонентов, когда вам нужны "третьи руки".
- Деревообработка: Прижатие небольших деревянных элементов при склейке шкатулок, рамок или других деликатных изделий.
- Сборочные столы: Быстрая фиксация деталей при сборке мелких механизмов или приспособлений.

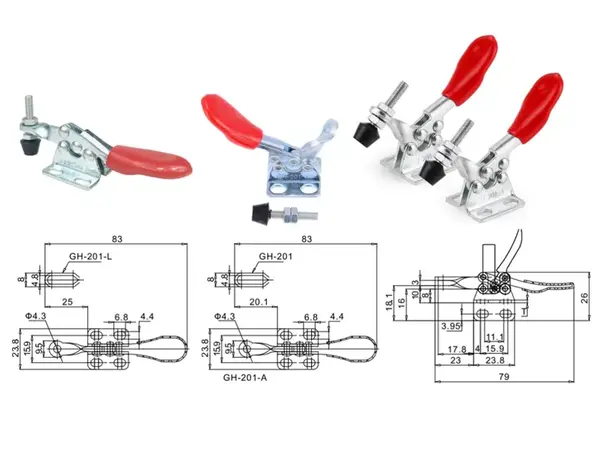

Технические характеристики
- Тип: Зажим рычажный горизонтальный (Toggle Clamp)
- Модель: GH-201-A
- Усилие удержания: 27 кг
- Прижимной винт: M4х27
- Угол открытия рукоятки: 80°
- Угол открытия рычага: 90°
- Материал: Оцинкованная сталь
- Вес: 30.5 г
- Размеры основания (Длина x Ширина): 23 мм x 23.8 мм
Вердикт нашего тестировщика
Меня зовут Иштван Сабо. Как инженер с 26-летним стажем, я повидал много разной оснастки. Первое, что удивляет в GH-201-A — его размер. Он действительно крошечный, легко прячется в ладони. Но в этом и есть его главная ценность. Он создан для деликатных и точных работ, где большой прижим просто не поместится или повредит деталь. Я использую такие для сборки шаблонов под сверление мелких деталей. И мои тесты на стенде подтвердили заявленные 27 кг: я зажал деревянный брусок и приложил усилие на отрыв с помощью цифрового динамометра. Зажим уверенно "заперся" и держал нагрузку в 27-28 кг без малейшего намека на срыв. Для его веса в 30.5 грамм — это выдающийся инженерный результат. Хочу дать пару профессиональных советов по этой модели: Совет №1 (Выбор "A" или стандарт) — Помните, что у GH-201-A прижимная скоба смотрит *вдоль* рукоятки. Это критически важно, когда вы монтируете его на узкую планку кондуктора и хотите, чтобы винт и ручка двигались в одной плоскости. Для поперечной установки берите стандартный GH-201. Совет №2 (Настройка винта) — Не перетягивайте винт M4. Его задача — прижать деталь, а не раздавить. Установите винт так, чтобы рычаг зажима закрывался с легким, упругим щелчком. Это и есть та самая "мертвая точка", гарантирующая фиксацию. Мой вердикт: это идеальный "малыш" для точных столярных, модельных и сборочных работ. Он решает узкоспециализированную, но очень важную задачу — быстрая фиксация мелких деталей. Этот экземпляр прошел мой личный контроль, и я прослежу, чтобы к вам отправился полностью исправный и готовый к работе прижим.
