Классический конфликт стандартов в пневматике: магистраль у вас проложена надежной трубой 1/2 дюйма для объема воздуха, а блок подготовки или регулятор давления имеет вход 1/4 дюйма. Состыковать "слона и моську" напрямую невозможно. Этот стальной редукционный ниппель — жесткий мост между двумя диаметрами. Именно стальной. Потому что латунные переходники с таким перепадом сечения имеют "родовую травму" — они лопаются в месте сужения при малейшем перекосе.
Сопромат и концентраторы напряжения

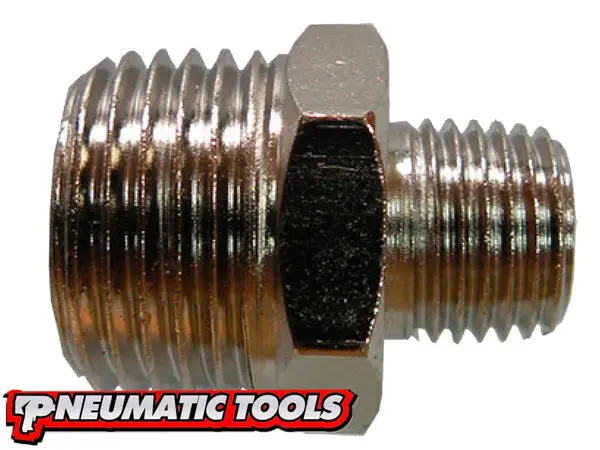

Посмотрите на этот переходник. У него есть тонкая шейка между резьбами. Когда вы затягиваете сторону 1/2 дюйма, вам нужен рычаг побольше, ведь площадь уплотнения там велика. Усилие передается через тонкую часть 1/4. Латунь в этом месте часто говорит "кряк", и вы остаетесь с обломком внутри дорогого крана. Углеродистая сталь прощает эти нагрузки. Модуль упругости стали в разы выше. Она держит крутящий момент, необходимый для герметизации полдюймовой трубы, не скручиваясь в спираль.
Покрытие — белый цинк или хром (зависит от партии), но суть одна: защита от конденсата. Ржавчина здесь недопустима, так как она быстро "съест" тонкую резьбу.
Примеры использования (Сценарии)
- Монтаж фильтр-групп: Подключение блока подготовки воздуха (вход 1/4") к стационарной разводке цеха (выход 1/2").
- Компрессорное оборудование: Переход с выходного крана ресивера (часто 1/2") на быстросъемное соединение (часто 1/4").
- Сборка коллекторов: Врезка манометра или датчика давления с резьбой 1/4" в тройник основной магистрали 1/2".
Технические характеристики
- Тип фитинга: Ниппель переходной (редукционный).
- Резьба 1: 1/4" Наружная (External).
- Резьба 2: 1/2" Наружная (External).
- Материал: Сталь.
- Инструмент для монтажа: Рожковый ключ (обычно 17 или 19 мм).
Экспертное мнение (Inside e-1.com.ua)
Я называю такие детали "предохранителями от нервного срыва". Когда вы собираете систему и у вас в руках лопается последний латунный фитинг, работа встает. Со сталью таких сюрпризов нет. Инженерный нюанс: обратите внимание на длину резьбовой части. На стороне 1/2" витков больше. Это сделано специально, так как полдюймовые фитинги требуют большей глубины захода для надежной фиксации.
Совет сервиса: У вас два разных диаметра, а значит — две разные скорости потока. Используя такой переходник на входе в инструмент, помните, что 1/4 дюйма станет "бутылочным горлышком". Для гайковерта с расходом 1000 л/мин это может быть критично. Но для продувочного пистолета или подкачки шин — разницы вы не заметите. Герметизируйте обе стороны фум-лентой, сталь не деформируется сама по себе, ей нужен уплотнитель.
Простая, дубовая, надежная вещь. Закрутил и работай.
