Статичное соединение шланга с инструментом или компрессором создает рычаг, который выкручивает кисти оператору и ломает пневмолинию. Если выход магистрали имеет наружную резьбу, накручивать на него обычный штуцер — ошибка. Шланг встанет "колом". Этот поворотный узел с внутренней резьбой убирает напряжение в точке входа.
Кинематика шарнира и сохранность линии
Главная проблема жестких сцепок — образование петель на полу. Вы тянете инструмент, шланг сопротивляется, скручивается в спираль и перекрывает поток воздуха. Поворотный механизм этой модели развязывает руки.

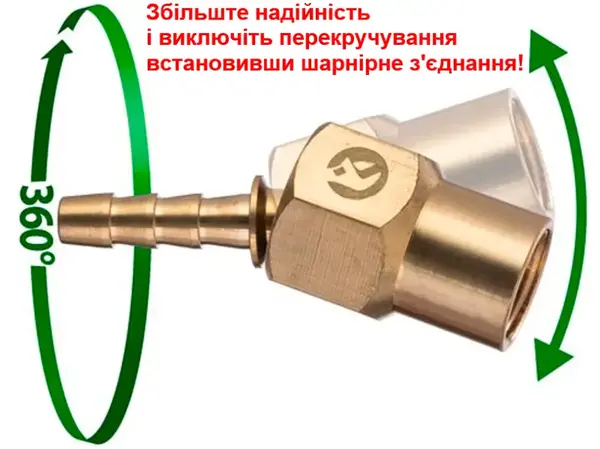

Техническая реализация: Внутренняя резьба (гайка) накручивается на ответный штуцер жестко, а хвостовик "елочка" вращается на 360 градусов. Уплотнители внутри корпуса держат давление, но позволяют металлу скользить. Результат — шланг всегда висит ровно, как отвес.
Примеры использования (Сценарии)
- Сборка пневмолиний: Подключение к раздаточным гребенкам или фильтрам-регуляторам, у которых выход имеет наружную резьбу 1/4".
- Окрасочные работы: Установка на краскопульты (с редким типом входа папа), чтобы бачок не перевешивал руку при смене угла распыления.
- Пневматика станков: Подвижный подвод воздуха к исполнительным цилиндрам, где шток совершает возвратно-поступательные движения и может перетереть стационарную трубку.
Технические характеристики
- Тип: Поворотный штуцер (шарнир).
- Резьба: Внутренняя 1/4" (ВР/Female).
- Выход на шланг: "Елочка" 6 мм.
- Материал: Сантехническая латунь.
- Угол вращения: 360°.
Экспертное мнение (Inside e-1.com.ua)
Скажу прямо: этот фитинг часто путают с обычным переходом. Отличие — в подвижности. Если у вас стационарная точка, он не нужен. Но если узел подвижный — без него резина шланга потрескается у основания за сезон.
Инженерный нюанс: Обратите внимание на внутреннюю резьбу. Латунь — металл вязкий, но мягкий. Если ответная часть (стальной штуцер) имеет "забитую" или грязную резьбу, вы срежете латунные витки внутри гайки моментально. Закручивайте от руки до упора, ключом — только дожим.
Лайфхак по ресурсу: Шарнир не вечен. Внутри стоит резиновое кольцо (O-ring). Пыль из компрессора работает как абразив, съедая резину при вращении. Капните каплю масла для пневматики внутрь перед монтажом — проживет дольше.
Кому это нужно? Тем, у кого источник воздуха имеет "папу" 1/4", а шланг нужно пустить в свободное плавание без заломов.
