Работать с пневматикой на жесткой сцепке — это все равно что бороться с питоном. Шланг под давлением становится дубовым, скручивается в петли, сбивает вещи с верстака и выворачивает кисть оператора. Обычный штуцер фиксирует линию намертво. Чтобы вернуть руке свободу, нужно разорвать жесткую связь, сохранив герметичность.
Кинематика шарнира и защита от заломов

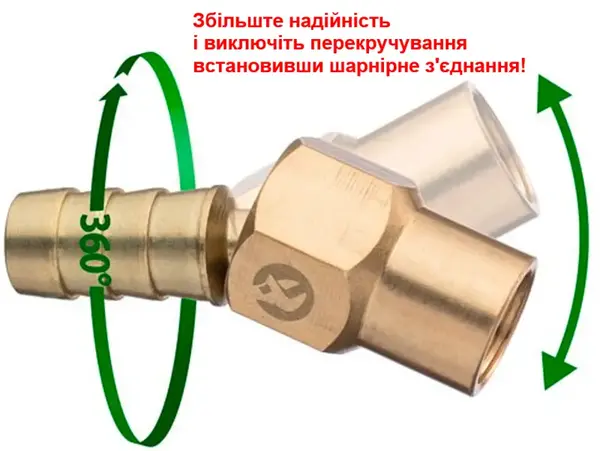

Этот фитинг — промежуточное звено, работающее как сустав. Конструкция обеспечивает свободное вращение на 360 градусов вокруг своей оси. Когда вы поворачиваете краскопульт или гайковерт, шланг не скручивается винтом, а просто прокручивается в муфте. Это физика, а не удобство.
Главный враг пневмолинии — перегиб (залом). В месте сгиба воздух перекрывается, давление падает, инструмент "захлебывается". Поворотный механизм исключает этот сценарий. Корпус выполнен из латуни. Это принципиально. Алюминий или дешевый силумин в таких подвижных узлах быстро истирается и начинает травить воздух ("сифонить"). Латунь же обладает естественными антифрикционными свойствами и держит геометрию годами.
Примеры использования (Сценарии)
- Малярные работы: Подключение краскопульта. Маляр может крутить пистолет под любым углом, не боясь, что тяжелый шланг заденет свежеокрашенную деталь.
- Сборочные линии: Работа с пневмошуруповертом, подвешенным на балансире. Фитинг снимает нагрузку с запястья сборщика.
- Гаражные магистрали: Подключение длинных шлангов к компрессору, чтобы избежать образования "барашков" при разматывании бухты.
Технические характеристики
- Тип: Поворотный (шарнирный) фитинг.
- Резьба: Внутренняя 1/4" (на инструмент или выход компрессора).
- Штуцер: "Елочка" 12 мм (под шланг с внутренним диаметром 12 мм).
- Материал: Сантехническая латунь.
- Угол вращения: 360 градусов.
Экспертное мнение (Inside e-1.com.ua)
Многие путают этот фитинг с подшипником. Это ошибка. Он не предназначен для бешеного вращения на 10 000 оборотов. Это узел позиционирования. Он должен проворачиваться медленно, вслед за движением руки. Конструктив: обратите внимание на профиль "елочки". Грани здесь сглажены. Дешевые штуцеры часто имеют острые края, которые при вибрации прорезают внутренний слой резины шланга, и вы получаете утечку через месяц. Здесь профиль безопасный.
Совет сервиса: при монтаже внутренней резьбы 1/4" не надейтесь только на точность изготовления. Латунь — металл мягкий. Обязательно используйте фум-ленту или анаэробный герметик для фиксации резьбы. И главное — затягивайте без фанатизма. Это не колесная гайка, перетянете — зажмете поворотный механизм, и фитинг станет обычным "глухарем".
Простая деталь, которая экономит метры шланга и нервы мастера.
