Когда нужно развести воздух от одного компрессора на три рабочих поста, можно накрутить гирлянду из тройников. Но это лишние стыки, утечки и падение давления. Крестовина решает задачу архитектурно правильно. Это центральный узел, который превращает один входной поток в три равнозначных выходных вектора, или позволяет компактно собрать группу безопасности в одной точке.
Баланс давления и жесткость конструкции
В отличие от последовательного соединения тройников, где последний потребитель всегда получает «остатки» давления, крестовина работает как мини-коллектор. Давление выравнивается по центру. Это чистая гидродинамика. Воздух бьет в центр и распределяется равномерно по трем каналам. Потерями на завихрения здесь можно пренебречь ради стабильности подачи.
Корпус металлический, вес 60 грамм. Это не пластик, который треснет от случайного удара шлангом. Резьба нарезана внутри каждого из четырех портов. Это дает вариативность: вы можете вкрутить сюда быстросъемы, «елочки» под шланг или манометры. Никелированное покрытие защищает металл от окисления, ведь конденсат в пневматике — явление постоянное.
Примеры использования (Сценарии)
- Сборка распределительного узла: Вход от магистрали + три выхода на разные пневмоинструменты (степлер, продувка, подкачка).
- Группа контроля: Вход + выход + манометр + аварийный клапан сброса. Всё в одном компактном узле.
- Мебельные цеха: Разводка воздуха над рабочим столом на четыре стороны для одновременной работы нескольких сборщиков.
Технические характеристики

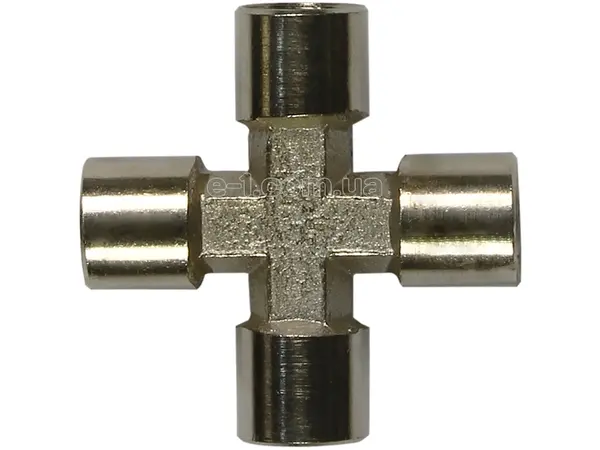

- Тип фитинга: Крестообразный соединитель (4-way).
- Резьба: Внутренняя 1/4" (все 4 выхода).
- Материал: Металл (никелированный).
- Вес: 60 грамм.
- Рабочая среда: Сжатый воздух.
Экспертное мнение (Inside e-1.com.ua)
Крест — фигура жесткая, но капризная при монтаже. Инженерный нюанс: здесь четыре резьбы, сходящиеся в одной точке. Если вы будете использовать фум-ленту, на четвертом соединении внутри образуется «каша» из обрезков ленты, которая гарантированно улетит в инструмент и забьет клапан. Забудьте о ленте.
Совет сервиса: используйте только жидкий резьбовой фиксатор (анаэроб). Нанесли каплю, закрутили, подождали 15 минут. Это даст монолитную герметичность. И еще: при вкручивании штуцеров соблюдайте очередность «крест-накрест», как при затяжке колес, чтобы не создать избыточное напряжение в одной из стенок корпуса.
